Ka波段WR42 可扭軟波導 WR42 Flexible Twistable Waveguide

更新:2024/9/12 18:20:23      點擊:
  • 產品品牌   鼎銘
  • 產品型號   KAWR42D
  • 產品描述

    Ka波段 WR42 ​可扭矩形軟波導.通過采用內口徑為非標尺寸的法蘭盤實現了波紋管,法蘭盤和標準硬波導三者之間的阻抗匹配,滿足了低電壓駐波比的要求;采用銅帶表面鍍銀滿足了低插入損耗的要求....

產品介紹

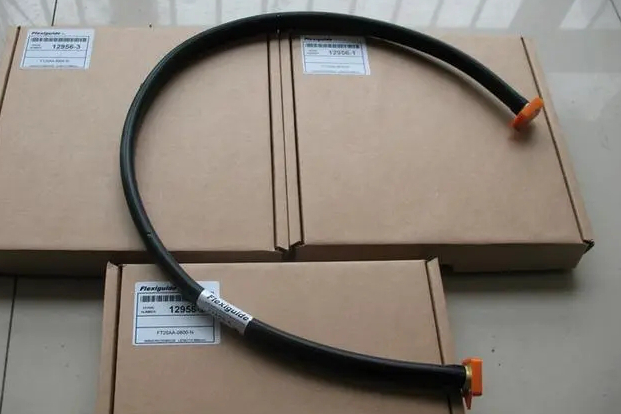

Ka波段軟波導

Ka軟波導

產品名稱:Ka波段 WR42 可扭軟波導

產品型號:GSTAR-WR42Ka

產品概述:

Ka波段 WR42 可扭矩形軟波導.通過采用內口徑為非標尺寸的法蘭盤實現了波紋管,法蘭盤和標準硬波導三者之間的阻抗匹配,滿足了低電壓駐波比的要求;采用銅帶表面鍍銀滿足了低插入損耗的要求.該組件性能達到了國外同類產品的水平,具有良好的工程應用前景.

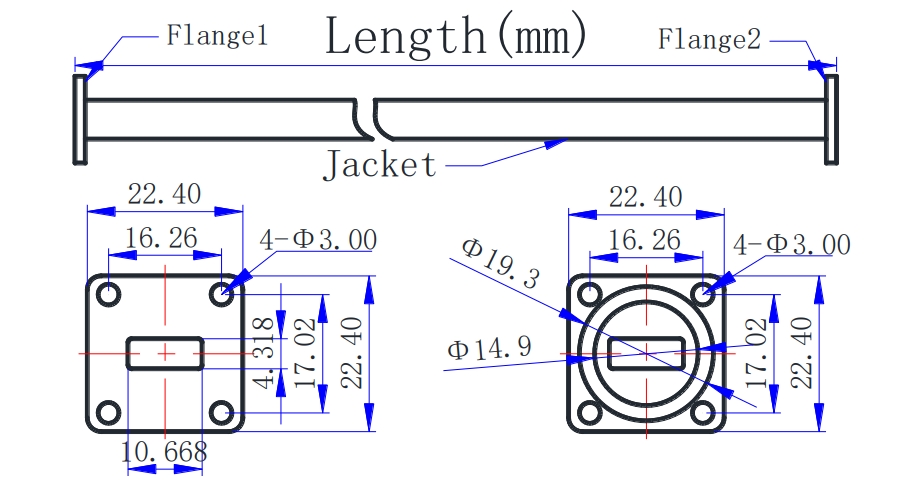

指標參數 Specification:

型號(物料編碼) Model(Material Code): GSTAR-WR42Ka
波導尺寸 Waveguide Size:WR42
工作頻率 Frequency: 17.70-26.50GHz
駐波比 VSWR(Return Loss): ≤1.25(19.08dB)
插入損耗 Insertion Loss: 1.3dB/m
法蘭規格 Flange Size: FBP(UBR)220/FBM(PBR)220
最小彎曲半徑 Min. Bend Radius: 41mm/E 82mm/H
最大扭轉角度 Max. Torsion Angle: 465°/m
組件長度 Length: 600/900/客戶訂制(Customized)
法蘭材質 Flange Material: 銅鍍鎳 Nickel-plated Brass
波導管材質 Material of Waveguide Core: 銅鍍銀 Silver-plated Brass
外護套材質 Jacket Material: 硫化硅橡膠 Silicone /液態聚硫橡膠 Rubber

我們還可以定制其他頻點的軟波導 ,歡迎合作

Freq Band

工作帶寬Freq.range

可供應長度Length(m)

插入損耗Loss Max.(dB)

Ripple

駐波比VSWR Max.

6G

5.925-7.125

0.6/0.9/1.2/1.8

0.14/0.2/0.3/0.4

0.2

1.1

7&8G

7.1-8.5

0.6/0.9/1.2/1.8

0.18/0.24/0.36/0.54

0.2

1.1

10&11G

10.011.7

0.6/0.9/1.2/1.8

0.24/0.3/0.48/0.72

0.2

1.1

13G

12.713.3

0.6/0.9/1.2/1.8

0.3/0.45/0.6/0.9

0.2

1.1

15G

14.415.4

0.6/0.9

0.4/0.59

0.3

1.1

18G/23G/26G

17.726.5

0.6/0.9

0.75/1.13

0.5

1.2

28G/32G/38G

27.540.0

0.6/0.9

1.2/1.8

0.5

1.2

42G

40.543.5

0.6/0.9

2.1/2.4

1.4

1.4
