KU波段波導同軸轉換器 WR75toNFemal

更新:2024/9/12 16:34:33      點擊:
  • 產品品牌   鼎銘
  • 產品型號   GSTAR-WR75
  • 產品描述

    GSTAR-WR75Ku波段同軸波導轉換器具有頻帶寬、插損低、駐波小等特點,頻率最高可達 15GHz,性能指標優異...

產品介紹

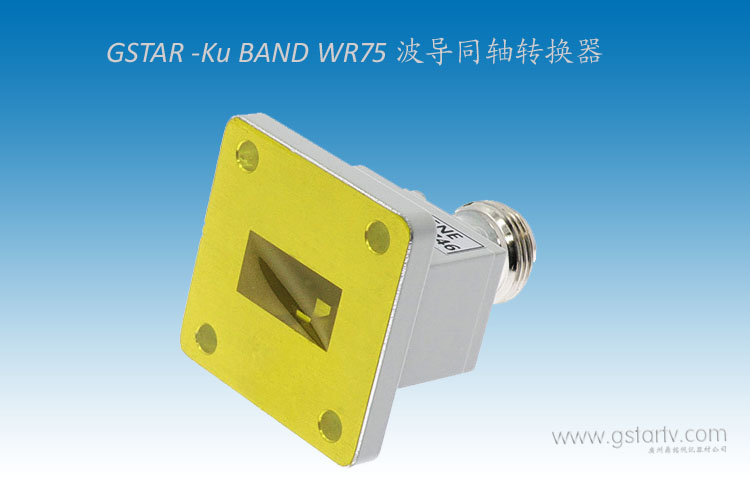

Ku波導同軸轉換器

產品名稱: KU波段 波導同軸轉換器  Right Angle Waveguide to Coaxial Adapter

產品型號:GSTAR-WR75

產品概述:

GSTAR-WR75Ku波段波導同軸轉換器具有頻帶寬、插損低、駐波小等特點,頻率最高可達 15GHz,性能指標優異,有正交 90°波導同軸轉換器和端接 180°波導同軸轉換器。產品支持定制可選擇N、SMA、F等輸出端口

技術數據:

電氣與環境性能Electrical & Environmental
頻率范圍Frequency Range 9.84-15GHz
阻抗Impedance 50ohm
電壓駐波比VSWR 1.2max
平均功率input Avg Power 200W @25°C
峰值功率Peak Power 2000W
插入損耗nsertion Loss 0.35dBmax
產品和材料信息Mechanical & Product Information
產品型號Product Number GSTAR-WR75N
主體結構Body Geometry 正交Right Angle
波導主體Waveguide Body Aluminum, grey painted
波導及法蘭Waveguide WR75(BJ120),FBP120(UBR)正方形法蘭
同軸主體Connector Body Passivatedstainless steel
同軸連接器Coax Connector N SMA可選
內腔/內導體Coax Connector Gold plated beryllium copper
工作溫度Operating Temp -40°Cto70°C
凈重Net Weigh  65.4g

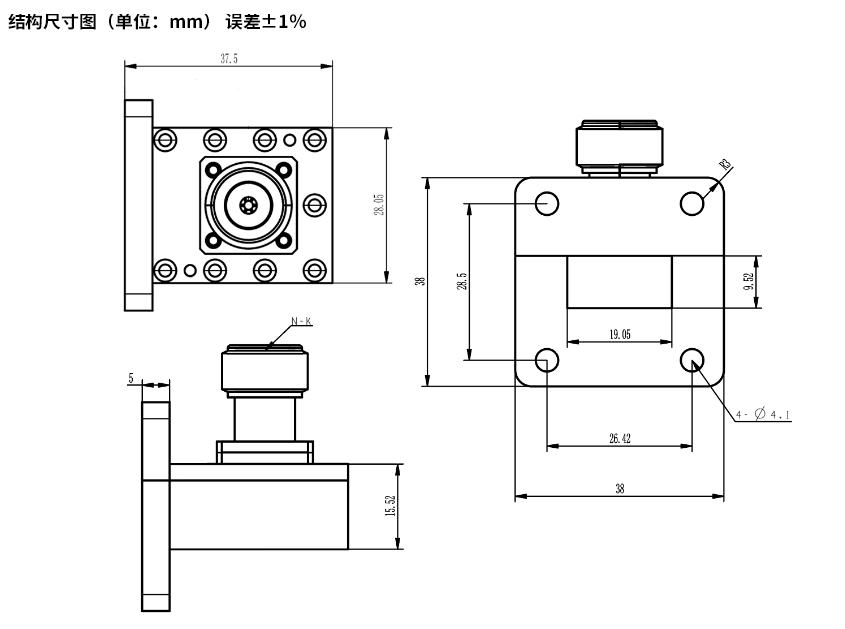

產品設計示意圖

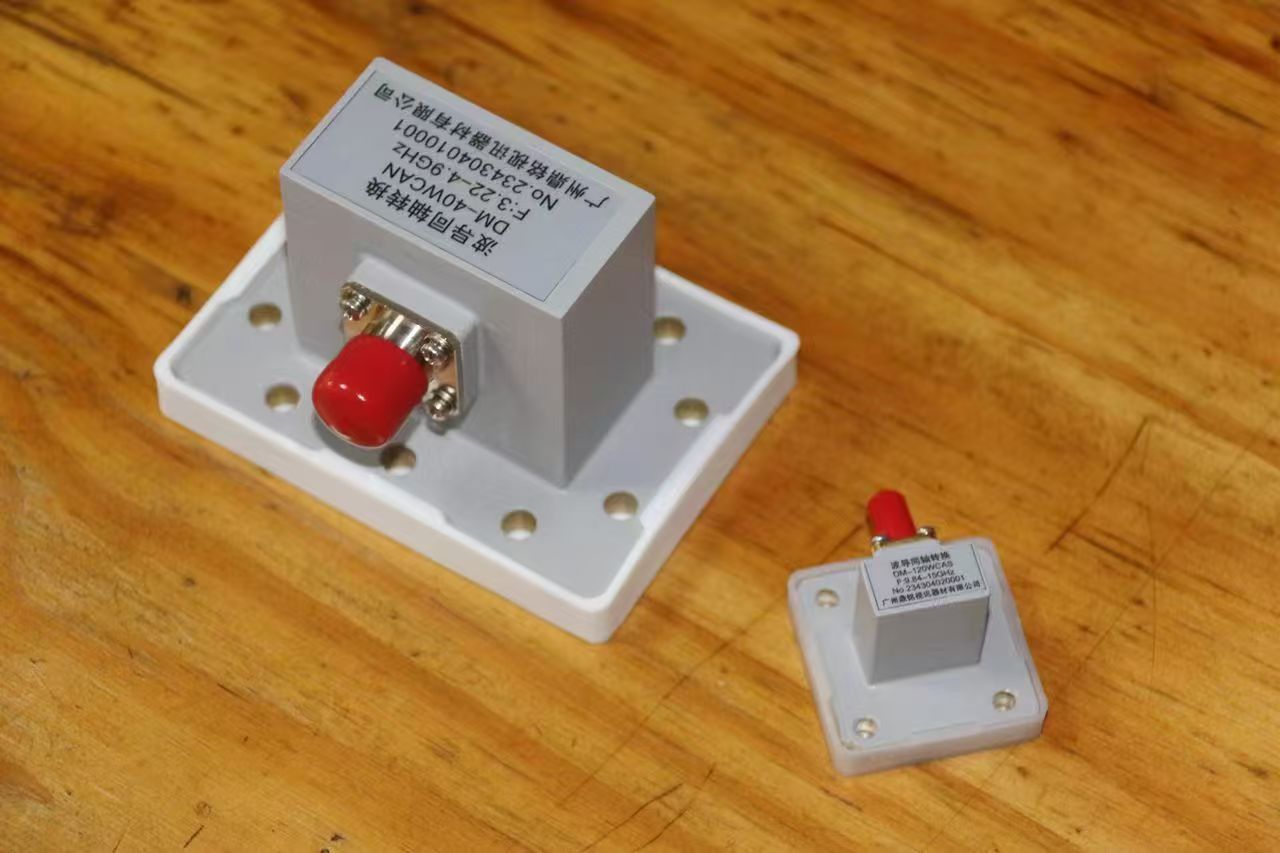

波導同軸轉換器

我們現能提供100+ 款波導同軸轉換器,分為矩形波同和雙脊波同兩大類,覆蓋 WR10到WR1150,WRD110到WRD840 在內的幾十種常見波導類型以及常用的法蘭類型,產品支持定制

波導同軸轉換
