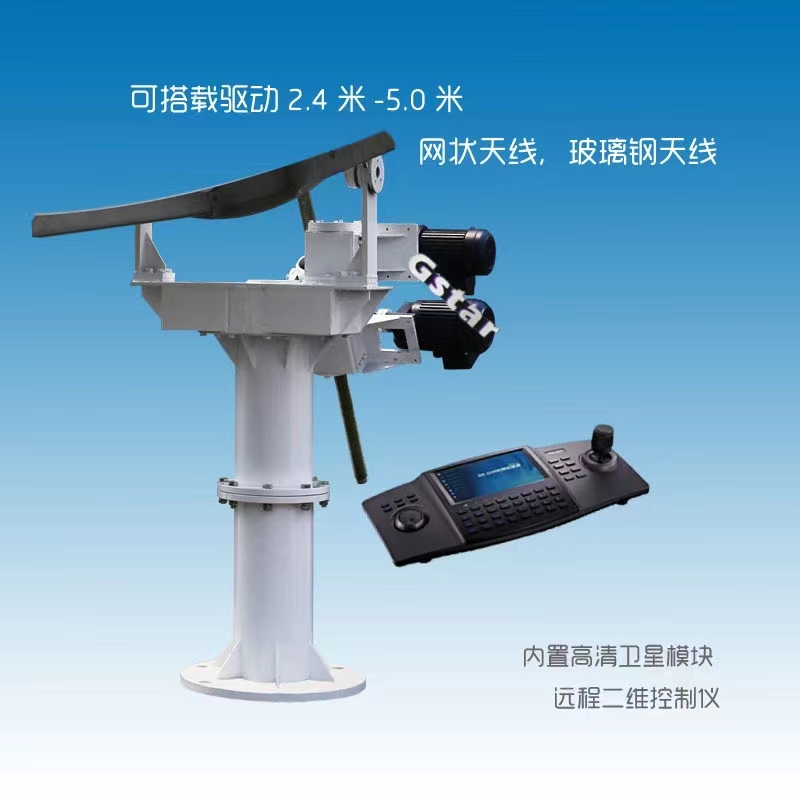

DM450大口徑天線轉臺、自動天線轉臺 衛星天線轉臺
- 產品品牌 鼎銘
- 產品型號 DM450
- 產品描述
衛星天線轉臺系統由方位、俯仰、極化三軸電機驅動，控制和驅動單元分體控制，ADU驅動單元和單獨在室外操作使用， ACU可通過網絡接口遠程控制。...
產品名稱：天線轉臺 大口徑天線轉臺
產品型號：GSTAR-DM450
技術參數

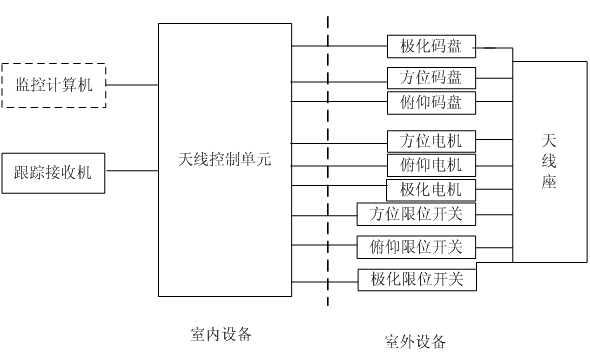

1.方位、俯仰、極化三軸電機驅動，控制和驅動單元分體控制，ADU驅動單元和單獨在室外操作使用， ACU可通過網絡接口遠程控制。
2.系統調速：方位、俯仰采用變頻調速電機、可通過變頻調速實現高低速，速度模式為變頻調試，高速和低速模式，極化單速；
3.跟蹤方式：信標尋星；
4.角度傳感器：單圈絕對16位光電碼盤（進口），精度±0.0022；
5.顯示分辨率：≤0.01°；
6.跟蹤接口：配有標準(0-10v)模擬電壓接口；
7.遠程通信接口：標準RJ-45網口；
8.衛星存儲能力：＞1000顆
9.系統配置：電纜線RVVP4*1.5mm2；限位碼盤線纜RVSP*6*0.5mm2；
10.安全性：伺服系統配有有軟限位、硬限位為天線安全轉動提供保障；
11.控制器具有短路、過載、缺相保護功；
12.工作環境：天線控制器工作溫度：-20°C～+50°C；
轉臺技術指標:
|
方位電機轉速 |
1400r/min |
|
俯仰電機轉速 |
1400r/min |
|
極化電機轉速 |
1250 r/min |
|
天線方位轉速 |
0.02~1°/s |
|
天線俯仰轉速 |
0.2~1°/s |
|
極化轉速 |
0.5~0.6°/s |
|
電機額定功率 |
1960W |
|
額定電壓 |
380V |

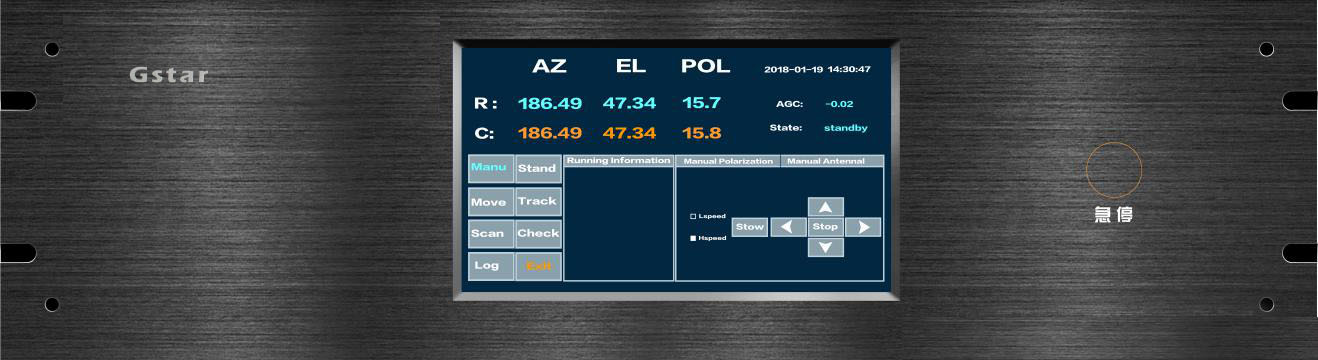

天線控制器
我們可提供4.5米 5.0米 6.2米 7.3米 9.0米 16米以至更大口徑的自動天線轉臺 歡迎合作
