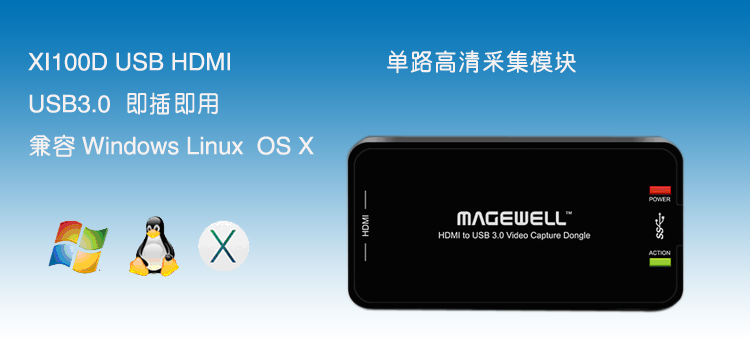

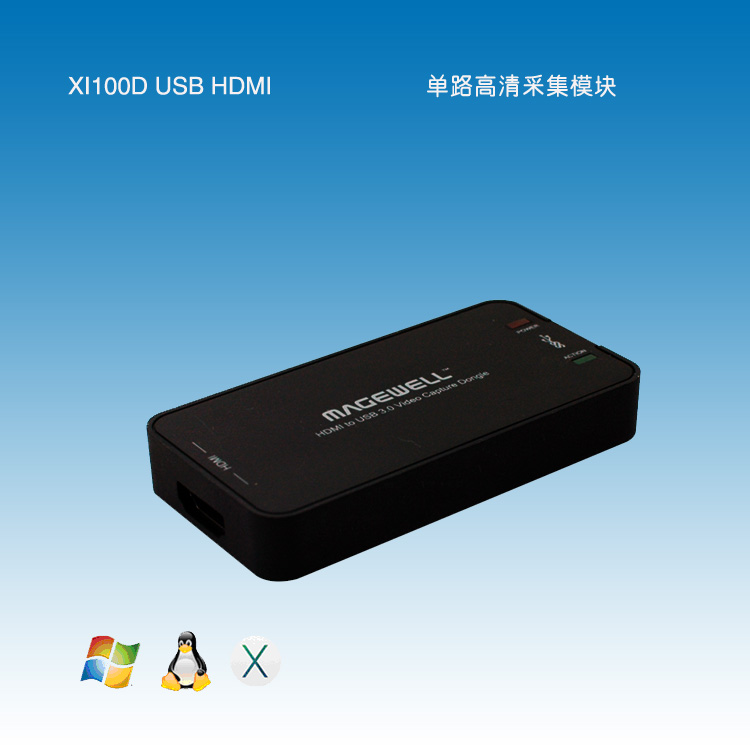

單路高清采集模塊（單路HDMI高清采集棒），視頻采集棒
- 產品品牌 Magewell
- 產品型號 XI100DUSB-HDMI
- 產品描述
XI100DUSB-HDMI采集棒（采集單路HDMI信號）和XI100DUSB-SDI采集棒（采集單路SDI信號）。Magewell采集棒是世界首款免安裝驅動且同時支持Windows、 Linux和M...
XI100DUSB-HDMI高清采集模塊（采集棒）（采集單路HDMI信號）和XI100DUSB-SDI采集棒（采集單路SDI信號）。
采集棒是世界首款免安裝驅動且同時支持Windows、 Linux和MAC OS的采集設備，最高輸入分辨率可達1920*1200p/60Hz。此采集棒設計精巧，便于攜帶。
該系列采用高速USB3.0接口，兼容USB2.0，達到 300-350MB/s 傳輸帶寬，并采用高速大容量圖像緩存技術，輕松達到更高的傳輸速率和質量；視頻、音頻處理由采集棒完成，不占用主機CPU，極大地減少了 CPU 的負擔。
產品特性：
1、超強兼容性
•兼容多種 USB 3.0 芯片組（Intel，Renesas，ASMedia，F(xiàn)resco Logic）、兼容通過 PCIe Gen1.1 x1 擴展的 USB 3.0 接口。
•兼容 USB 2.0 接口。
•兼容Windows (7, 8, 8.1)，Linux (內核版本2.6.38及以上)，OS X (10.8及以上)。
•支持多種標準開發接口，Windows：DirectShow，DirectSound；Linux：V4L2, ALSA, OS X：QuickTime。
•兼容多種軟件：Windows Media Encoder (Windows)，Adobe Flash Media Live Encoder (Windows, OS X)，Real Producer Plus (Windows)，VLC (Windows, OS X, Linux)，QuickTime Broadcaster (OS X)，QuickTime Player (OS X)，Wirecast (Windows, OS X) 等…
2、性能強勁
•最高支持1920x1200p60 （CVT-RB）視頻輸入。
•YUY2 格式下最高支持1920x1200p60 視頻輸出。
•RGB24 格式下最高支持1920x1080p60 視頻輸出。
•視頻、音頻處理由采集棒完成，不占用主機CPU。
3、功能豐富
•支持單機連接多個采集棒同時工作。
•支持視頻分辨率、幀率和音頻采樣率上/下變換。
•支持亮度、對比度、色調、飽和度等畫面調節的功能。
•符合UVC規范的HDMI視頻采集，支持YUV 4:2:2 （YUY2）或 RGB 4:4:4 （RGB24）視頻輸出。
•符合UAC規范的HDMI音頻采集，48KHz PCM 立體聲音頻輸出。
•可以在不更換硬件的情況下，使用固件升級的方法升級 Magewell 視頻處理引擎。
•自動檢測并去隔行信號。
4、簡單易用
•在Windows、Linux、OS X 上均無需安裝驅動，真正的即插即用。
•自動檢測輸入視頻格式，并自動變換至指定輸出大小、幀率。
•自動檢測輸入音頻格式，并自動變換至 48 KHz PCM 立體聲音頻。
5、穩定可靠
•采集棒板載64MB DDR2內存，可以有效的進行視頻幀緩沖和USB傳輸流量控制，避免當 USB 傳輸帶寬被搶占時造成畫面中斷或錯誤。
•穩定性經過7x24h高低溫（0-50度）不間斷滿負荷工作驗證。
6、高性價比價格低于3000RMB，可采集1920*1200p/60Hz的USB3.0采集棒
技術參數
|
連接 |
|
|
主機接口 |
USB3.0，300-350MB/s傳輸帶寬* |
|
USB2.0，40MB/s傳輸帶寬* |
|
|
輸入接口 |
1個HDMI接口 |
|
HDMI視頻輸入 |
1路1080P/60Hz HDMI高清 |
|
HDMI音頻輸入 |
1路LPCM音頻信號 |
|
標準 |
|
|
HDMI輸入格式 |
符合HDMI 1.4a標準，支持1080p/60Hz 8-bit，(RGB,YUV) |
|
輸出格式 |
640x480-1920x1080，幀率：25/30/60 fps |
|
視頻采樣率 |
HDMI：165MHz |
|
音視頻捕獲 |
符合UVC (USB video class), UAC（USB audio class） |
|
輸出色彩空間 |
YUY2 |
|
視頻處理 |
|
|
色彩空間轉換 |
硬件色彩空間轉換 |
|
畫面縮放 |
硬件縮放 |
|
圖像調節 |
亮度、對比度、色調、飽和度等畫面調節功能 |
|
其他 |
|
|
操作系統 |
支持支持以下操作系統的x86和x64版本： |
|
Windows 7 |
|
|
Windows Server 2008 R2 |
|
|
Linux (Kernel version 2.6.38 and above) |
|
|
OS X (10.8 and above) |
|
|
兼容軟件 |
Windows Media Encoder (Windows) |
|
Adobe Flash Media Live Encoder (Windows, OS X) |
|
|
Real Producer Plus (Windows) |
|
|
VLC (Windows, OS X, Linux) |
|
|
QuickTime Broadcaster (OS X) |
|
|
QuickTime Player (OS X) |
|
|
Wirecast (Windows, OS X)等… |
|
|
兼容開發接口 |
DirectShow (Windows), DirectSound (Windows), |
|
V4L2 (Linux), ALSA (Linux) |
|
|
板載內存 |
64MB DDR2，工作頻率為300 MHz，位寬16bit |
|
升級固件 |
可升級 |
|
幾何尺寸 |
84.25x42.8x12.6 (L/W/H, mm) |
|
功耗 |
<= 3.5W |
|
工作溫度范圍 |
0-50攝氏度 |
|
保存溫度范圍 |
-20-70攝氏度 |
|
保存濕度范圍 |
5%-90% |

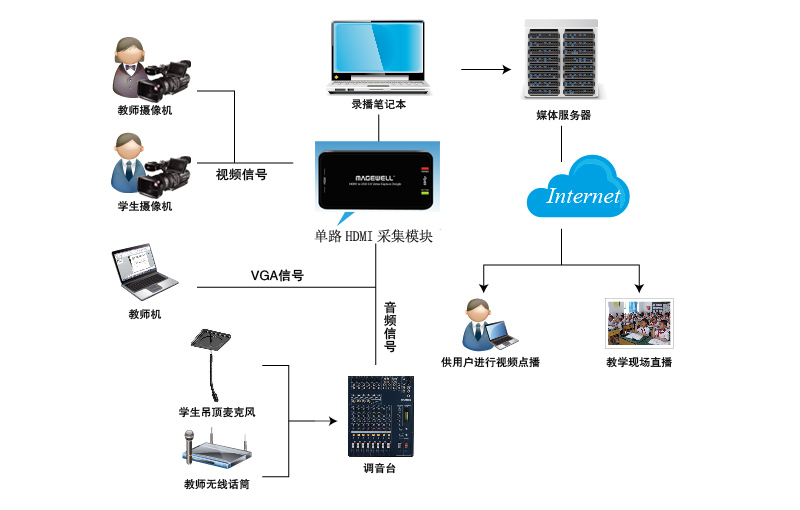

應用圖：
