DM-180Ka波段偏置衛星通信天線
- 產品品牌 鼎銘視訊
- 產品型號 DM-180Ka
- 產品描述

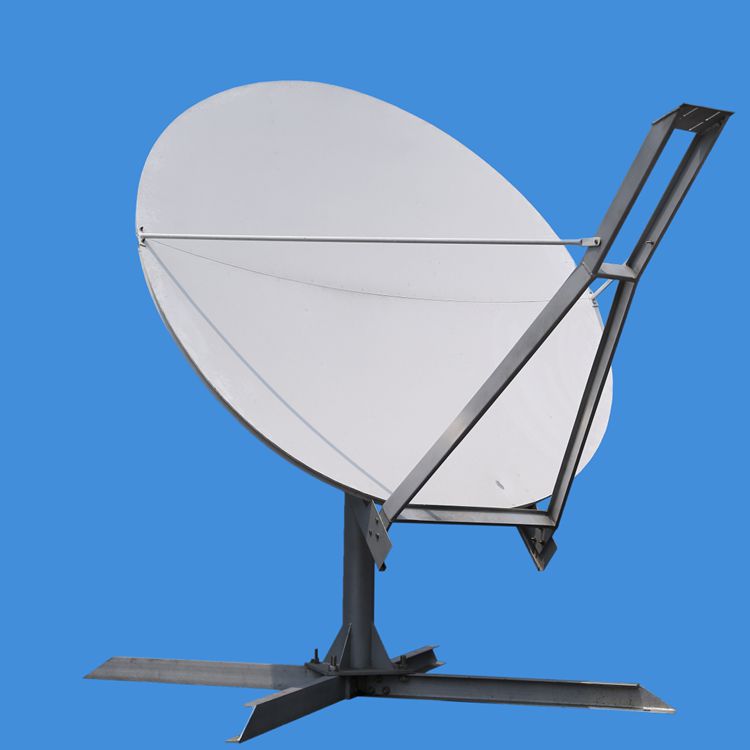

GSTAR-DM180Ka偏饋衛星通信通信天線，采用鋼結構立柱轉動頭，表面全防銹處理，結構穩定，使用壽命長，反射面采用高效率高強度鋁合金材質，采用單偏置曲面，配合波紋喇叭雙工饋源，天線實現高增益...
產品名稱： 1.8米ka波段偏饋衛星通信天線
產品型號：GSTAR-DM180Ka
產品概述：
GSTAR-DM180Ka偏饋衛星通信通信天線，采用鋼結構立柱轉動頭，表面全防銹處理，結構穩定，使用壽命長，反射面采用高效率高強度鋁合金材質，采用單偏置曲面，配合波紋喇叭雙工饋源，天線實現高增益，低旁瓣的通信電氣指標，天線整體重量約90kg，運輸、安裝方便，可搭載轉臺、信標機實現自動追蹤對星功能.可以根據用戶需求定制碳纖維或鈦合金反射面。
技術數據:
|
電氣特性 |
機械性能 |
|||
|
天線等效口徑 |
1.8m |
反射面精度 |
RMS≤0.3mm |
|
|
工作頻率 |
RX:17.8—21.2GHzGHz |
反射面材料 |
鋁板 |
|
|
TX:27.5—30GHzGHz |
板厚 |
1.8mm |
||
|
中心頻率增益（±0.5dB） |
RX:48.9dBi@19.5GHz TX51.5dBi@29.5GHz |
天線光學特性 |
偏焦 |
|
|
電壓駐波比 |
RX:1.3:1max |
立柱 |
電焊鋼管 |
|
|
TX:1.2:1max |
||||
|
3dB波束寬度 |
RX:0.86°@19.5GHz |
仰角調整范圍 |
5°~90° |
|
|
TX:0.57°@29.5GHz |
||||
|
第一旁瓣 |
≤-20dB |
|
|
|
|
旁瓣包絡 |
Φmin≤Φ＜7° G=29-25logΦ dBi 7°≤Φ＜9.2° G=8 dBi 9.2°≤Φ＜48° G=32-25logΦ dBi 48°≤Φ≤180° G= -10 dBi |
方位角調整范圍 |
±360° |
|
|
指向誤差 |
≤0.2° |
|||
|
軸比（交叉極化隔離度） |
線極化：交叉極化隔離度≥35dB |
環境適應性 |
|
|
|
圓極化：軸比≤1.55dB |
||||
|
天線噪聲溫度 （20°仰角） |
≤28K |
風負荷 |
工作 |
72~97Km/h |
|
|
|
保全 |
200Km/h |
|
|
|
|
溫度范圍 工作 |
-25℃~60℃ |
|
|
|
|
相對濕度 |
0~100% |
|
|
|
|
抗震能力 |
0.3G¢s(水平） 0.15G¢s(垂直） |
|
|
|
|
冰雪載荷 |
13mm裹冰正常工作 25mm裹冰不破壞 |
|
機械性能
|
機 械 性 能 |
參 數 |
備 注 |
|
口徑 |
1.8m |
偏置 |
|
方位轉動范圍 |
AZ: ± 90° |
分段連續細調 |
|
俯仰轉動范圍 |
EL: 5°～90° |
分段連續細調 |
|
天線重量 |
90公斤 |
|
|
表面精度 |
0.5mm |
|
|
饋源支桿偏執角 |
7.5°（焦軸向下偏角） |
|
環境特性
|
環 境 特 性 |
參 數 |
備注 |
|
工作風速 |
20m/s |
正常 |
|
工作風速 |
27m/s |
降精度工作 |
|
生存風速 |
56m/s |
天線朝天鎖定 |
|
環境溫度 |
-40°～60℃ |
- |
|
相對濕度 |
0%～100% |
- |
|
降雨 |
100mm/小時 |
- |
|
抗震能力 |
抗 8度烈度地震 |
- |
|
冰雪載荷 |
13mm裹冰正常工作 |
- |
|
太陽輻射 |
1135Kcal/h/㎡ |
|
