基于傳統有線電視系統技術的電教系統直播平臺設計圖
2014/10/15 23:28:04 點擊：

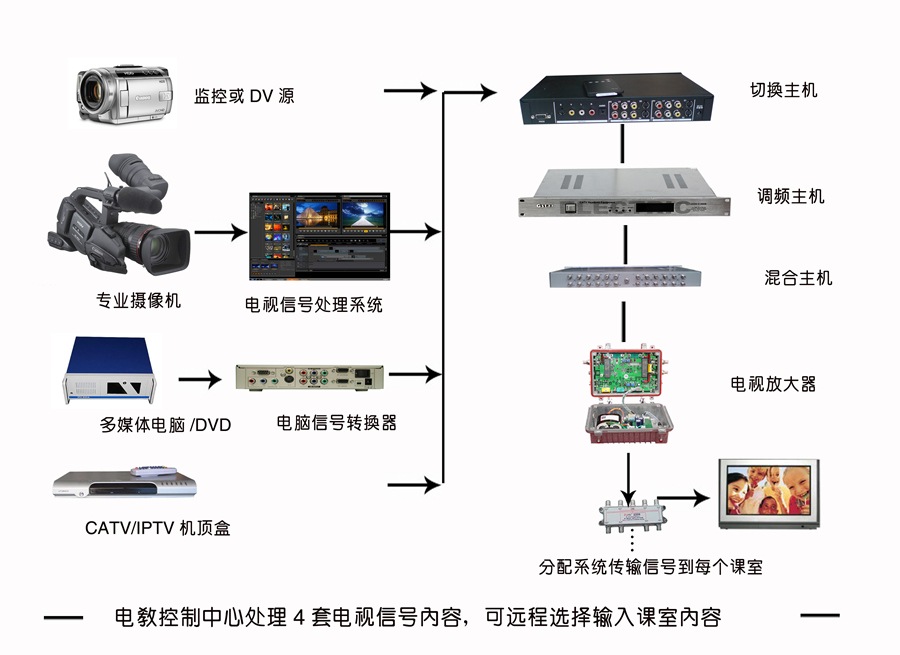

此圖片描述的是基于傳統有線電視傳輸技術的電教直播系統平臺示意圖，傳輸?shù)膱D像品質相當于如今的城市有線電視（模擬信號）
多組信號源經過AV切換器進入廣播級調制器進行射頻調制處理后進入傳輸系統，終端采用電視機直接選臺收看，有投影機的可以添置有線電視解調器解調信號顯示
當輸入信號基于網絡或者電腦的信號時，必須將HDMI、DVI、VGA格式的信號轉換成視頻信號才可以進入切換器處理（圖像品質略有下降）
如果有自辦節目需求，需要購置字幕機、特技切換臺，以及一些特效處理設備進行圖像后期之后進入系統
由于電教系統的嚴肅性和品質要求，調制器選用真正中頻處理的調制主機（最簡單的判斷依據是具備IF中頻輸入輸出接口）以保證圖像品質和穩定性。
以上電教系統適用于監獄、戒毒所、學校等行業
