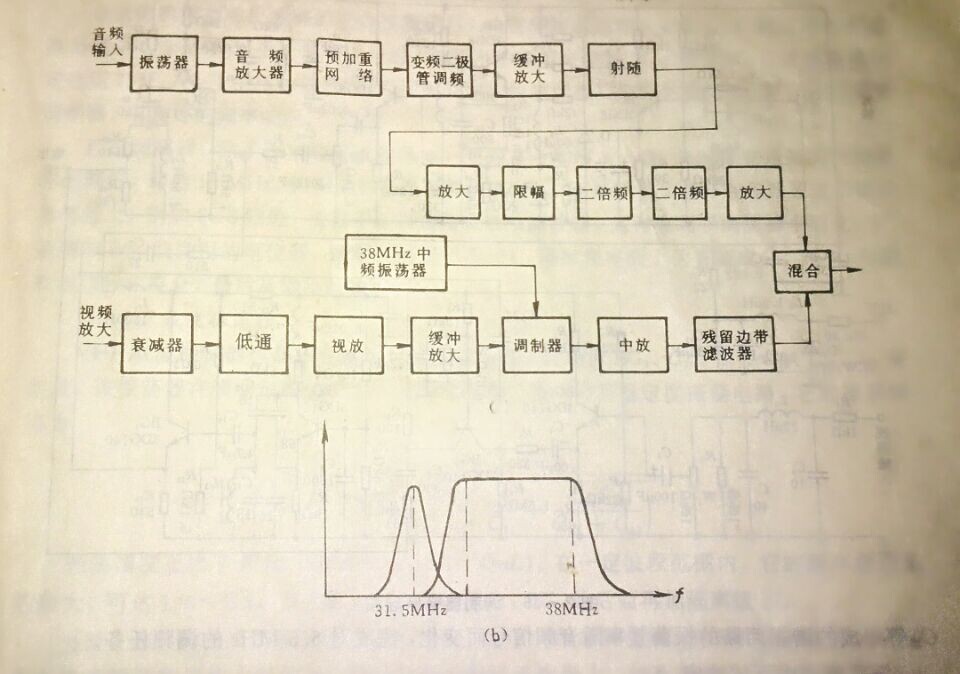

中頻調制器原理如下圖所示，與頻道調制器原理圖不同的是，圖像調制器采用二極管環行調制器，調制后的中頻信號經中放放大后由殘留邊帶濾波器取出。伴音信號經音頻放大器放大，經預加重網絡后，由變容二極管調頻器調成7.875 MHz±12.5MHz的調頻信號，經放大后，四倍頻為載頻31.5MHz、偏頻為50KHz的伴音信號。調制后的伴音信號和圖像信號經混合器混合為中頻電視信號，其頻譜如下：

調制器的一些主要特性：輸出電平、載波頻率偏差、下邊帶抑制、頻響特性、信噪比、微分相位、微分增益失真系數等，都應符合廣播電視標準要求。
