衛星高頻頭按形狀分
可分為分體式單極化和雙極性饋源一體化(LNBF)兩種，在家用衛視接收中雙極性饋源一體化高頻頭使用廣泛，工程接收中單極化高頻頭搭配分體饋源使用比較多

按本振頻率分：

可分為單本振和雙本振兩種．C波段單本振有5150MHz,雙本振有5150MHz/5750MHz，C波段雙本振可以同時輸出水平和垂直信號，不互相干擾。

 KU單本振有9.75GHz，10.6GHz，10.75GHz，10.678GHz,11.25GHz ，10.0GHz,11.3GHz，KU雙本振有9.75GHz/10.6GHz,和9.75GHz/10.75GH在，KU雙本振高頻頭通過高頻頭內置的0/22K開關切換工作狀態，只能一個本振工作。
按輸出接口可分為

單輸出、雙輸出、四輸出、八輸出等。

單極化分體衛星高頻頭的波導腔體里只有一個極化振子，也稱極化探針，只能接收一種極化信號，要接收另外一個極化的衛星信號，需將高頻頭旋轉90度。單極化高頻頭的內部由于沒有極化轉換電路，因此信號耗損較小，增益和穩定性較高，多用于工程系統上。
單極化高頻頭采用的是分體結構，需配裝饋源，饋源輸出端是通過法蘭盤和高頻頭連接的，法蘭盤都是按標準尺寸制造的，
C波段饋源的法蘭盤外形呈矩形，內徑也為矩形，長×寬為58.2mm×29.1mm；
Ku波段饋源的法蘭盤外形呈正方形，內徑為矩形，長×寬為19.1mm×9．5mm。兩種饋源內徑的長寬比均為2;1。

     常用的C波段單極性高頻頭如NORSAT (諾賽特）GARDINER(嘉頓)、ER863等性能都不錯，增益在65dB左右，這樣在衛星接收機距離接收天線較遠時，接收信號衰減會小一些。

     Ku波段單極性高頻頭，常見的有賽博賽特，諾賽特等

 雙極化高頻頭內部有兩個互相垂直的探針，分別接收水平(H)、垂直(V)信號，其間還有一個橫棒，為隔離針，起極化隔離作用。
雙極性單輸出高頻頭是將13／18V電子切換開關電路引入到腔體內部，自動識別接收機通過饋線送來的電壓高低，是18V還是13V，以便選擇水平還是垂直的極化探針工作，從而達到雙極性單輸出的目的。

  C波段雙極性高頻頭一般可選用常見的ER861產品，本振頻率均為標準的5150MHz。

  Ku波段雙極性高頻頭均采用偏饋設計的比較多。也有中心聚焦的正饋雙極化單輸出高頻頭

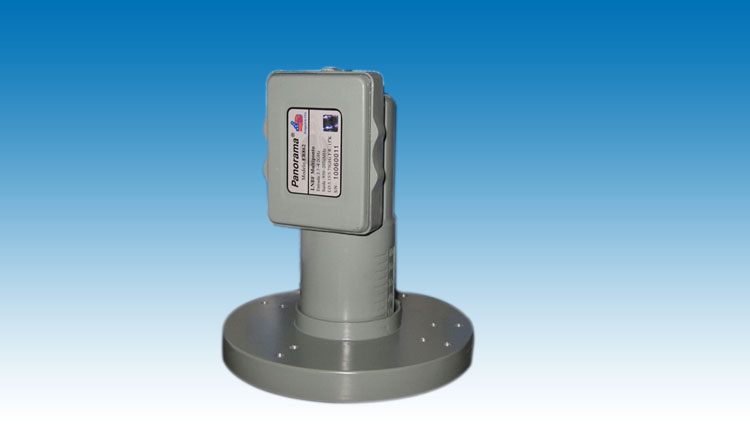

C波段雙本振單輸出高頻頭

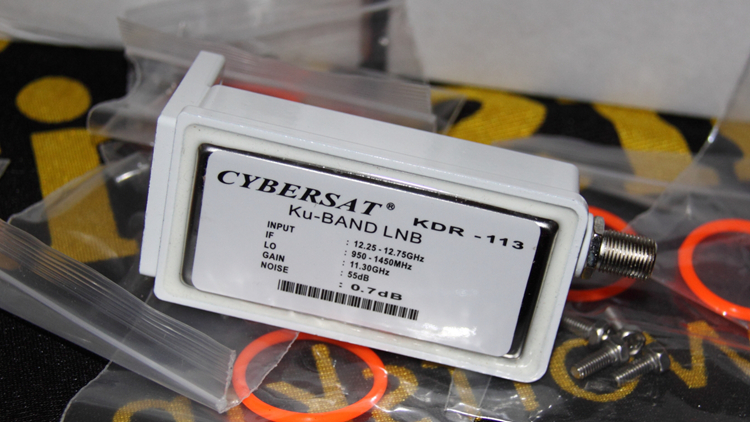

KU波段單極化高頻頭

C波段單極化饋源

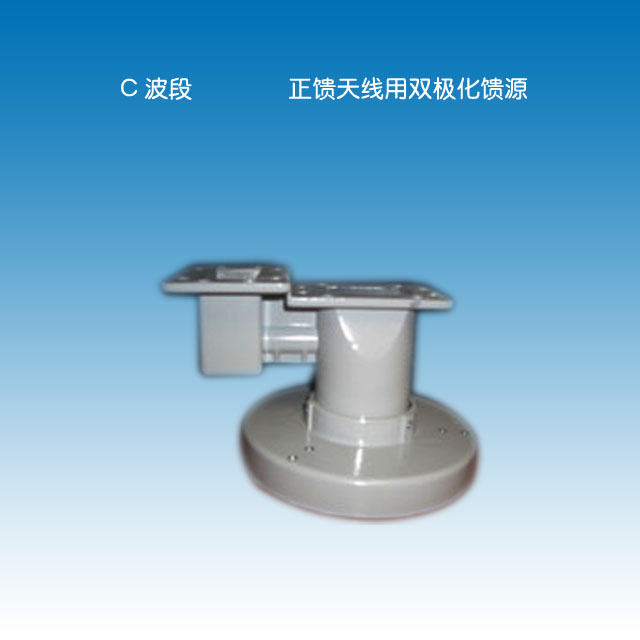

C波段雙極化饋源

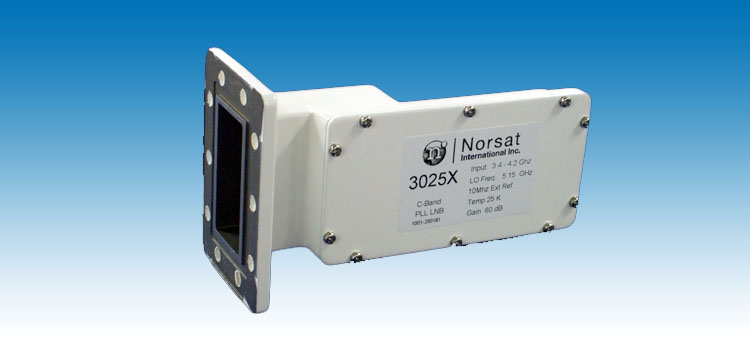

諾賽特C波段單極化高頻頭

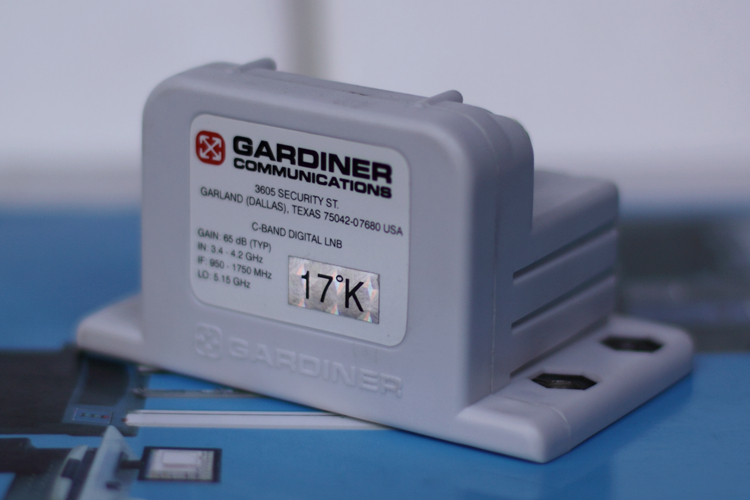

C波段嘉頓17K單極化高頻頭
