有線電視分支器
有線電視系統中與用戶最接近、分布最廣泛的部分，即分配系統，它將傳輸系統中來的信號通過支干線、延長放大器等送入用戶分配網絡，并均勻地分給各用戶端，使各用戶的電視機得到合適的電平信號。在HFC網絡中也是使用同軸電纜最多的部分。

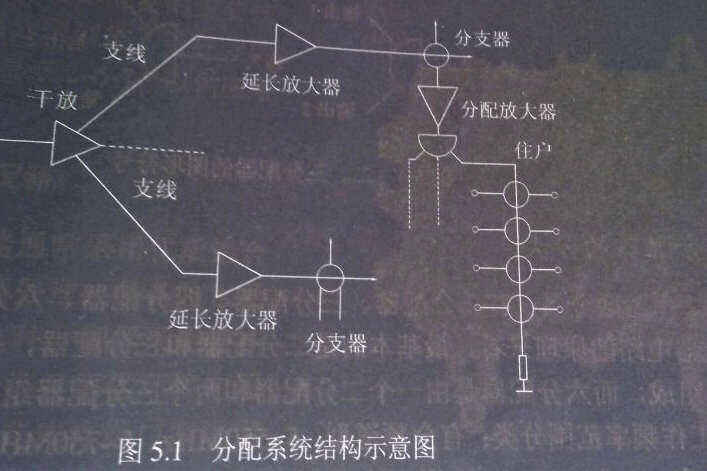

分配系統的組成
分配系統實際上是一個信號有線分配網絡，由有源器件和無源器件分配器、分支器、終端盒以及電纜等組成。
在分配系統中，分支、分配線路多采用星型放射狀分布，其特點是線路短，放大器少，覆蓋效率高，經濟合理。

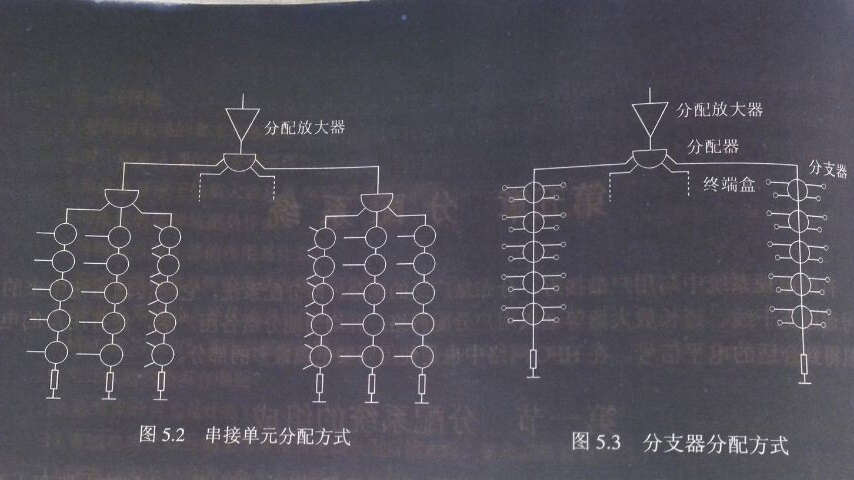

對于建筑內分配網絡的結構存在著兩種方式：一種是串接單元（也稱串聯單元）的分配方式，另一種是分支器分配方式。如圖5.2所示即為串接單元的分配方式，它是在每一層的每一間的同一位置上裝有串接分
支板，同軸電纜可以從上倒下將他們串接起來，在最后一個單元安裝終端板（內裝75Ω終端電阻），以防反射的產生。這種結構不需要橫向總線（除頂層分配線以外），同軸電纜用量少，費用低，安裝容易，適
用于樓房預埋安裝。其缺點是：靈活性差，維修麻煩，管理不便，一戶發生故障就會影響其他用戶的收視。特別是現在住戶裝修房屋增多，更容易引發故障。同時由于需要較高的電平，串接單元數量一般不應超
過6個，因而只在早期共用天線系統中應用較多。

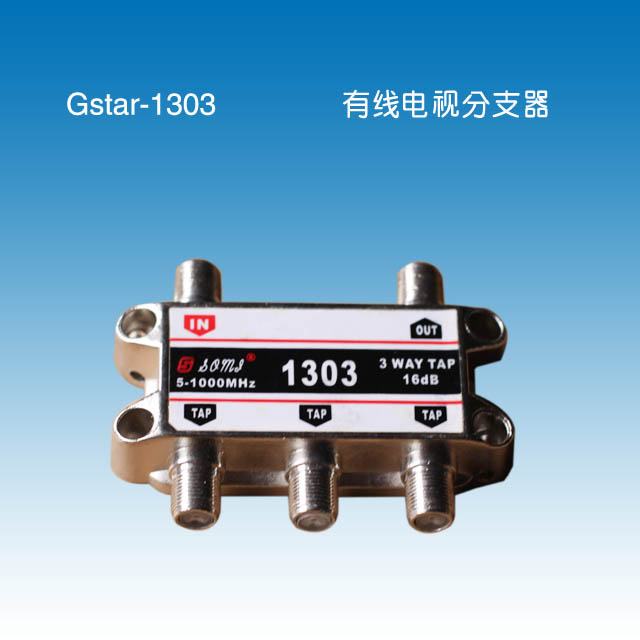

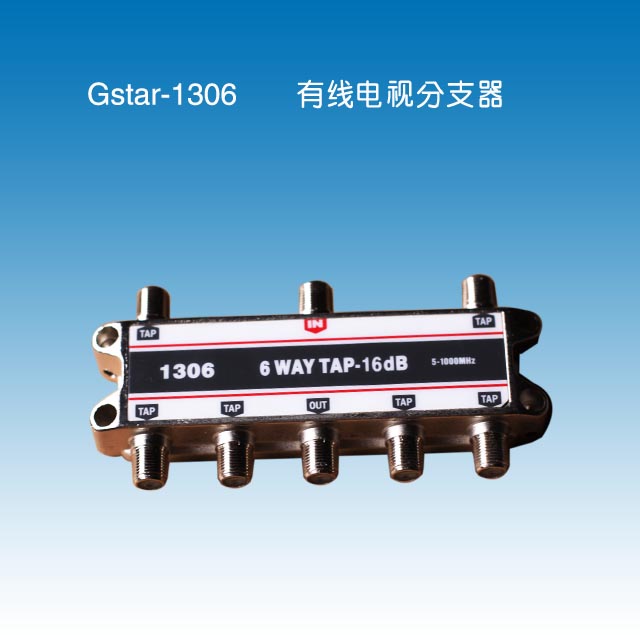

分支器分配方式現在有線電視系統通常采用的方式，如圖5.3所示。它可在一路支線電纜中串接多個分支器（根據需要串接一、二、三、四分支器），有分支器輸出通過同軸電纜接至用戶終端盒。其優點是各用
戶之間隔離好，互不影響。同時在設計時選用各種檔次分支損耗的分支器，可使各用戶電平趨于一致。另外，維修和管理也比較方便。
以上文字是由廣州鼎銘視訊器材有限公司原創，如果轉發請注明文章來源。
