衛星高頻頭的基本組成

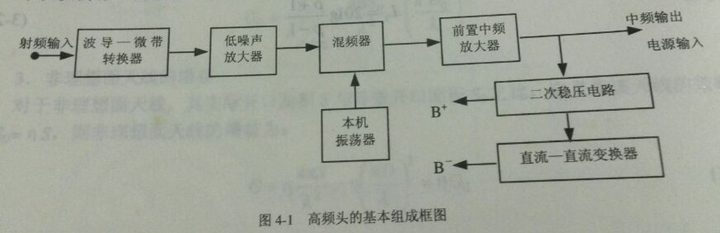

衛星高頻頭基本組成框圖如下圖所示。
衛星高頻頭主要包括波導-微帶轉換器、微波低噪聲放大器、本機振蕩器、混頻器、前置中頻放大器、二次穩壓器和直流-直流變換器等部分。
波導-微帶轉換器的作用：將波導口輸入的電磁波的場信號，轉換成微帶點路上的路信號，以便對信號進行放大和變頻。
微波低噪聲放大器一般是由2~4級場效應管(FET)放大器組成，提供約20-40dB的功率增益，以便將信號放大到足夠的電平，供給混頻器進行下變頻處理。
本機振蕩器一般采用介質諧振器穩頻的場效應管振蕩器，產生高穩定的固定正當頻率（c波段為5.15GHz,KU波段為10.75GHz等）以便為混頻器提供所需的本振信號。
混頻器一般有微波二極管或者微波場效應管組成，他利用二極管的非線性特性，產生輸入信號與本振的差拍信號，并通過低通濾波器選出所需的中頻信號。
前置中頻放大器一般由3~4級硅雙極型晶體管放大器或者集成電路組成，工作于第一中頻（950MHz~1450MHz）上，提供30~40dB的功率增益，以便將信號放大到足夠的強度，再通過射頻電纜室內接收單元借條處理。
