衛星高頻頭
2014/2/16 22:33:13 點擊：

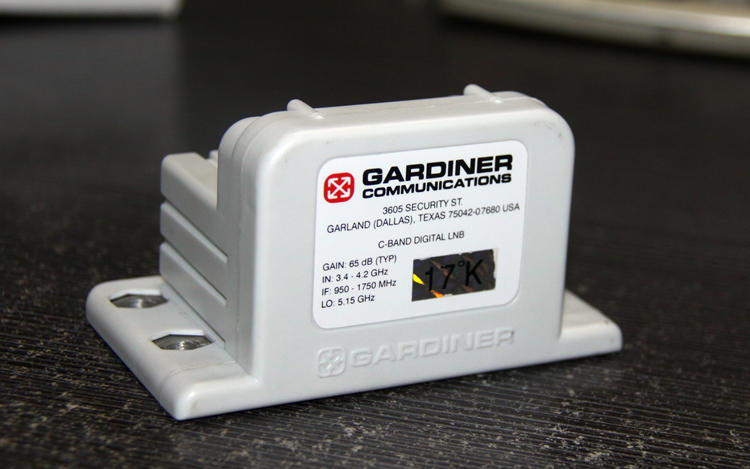

嘉頓C波段單極化高頻頭（分體式）

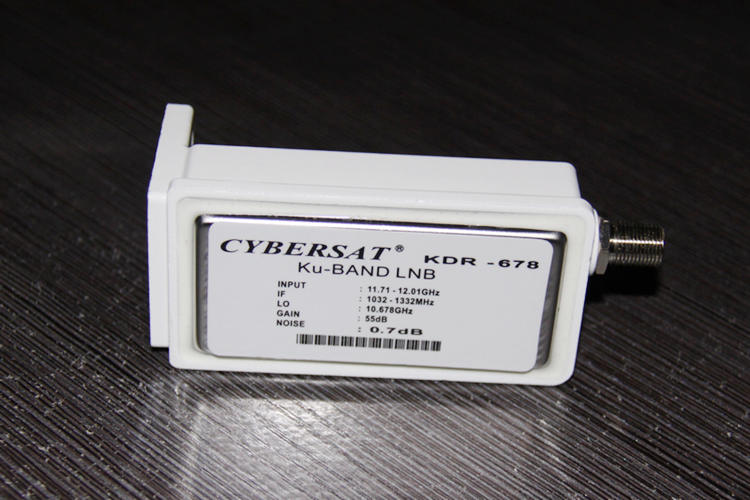

賽博賽特單極化KU分體高頻頭
在衛星電視接收系統的室外單元中，連著饋源的是衛星高頻頭。
它是一種靈敏度極高的高頻放大，變頻電路，又稱為低噪聲下變頻器（LNB）。
高頻頭在衛星電視接收系統中的作用是將來自饋源的微弱信號進行低噪聲寬帶放大，下變頻到第一中頻和中頻放大，然后通過射頻電纜傳送至衛星電視接收機。
第一中頻的范圍是：C波段0.95-1.45GHz；KU波段0.95-1.75GHz和0.95-2.04GHz。
衛星高頻頭接收的波段又分為C波段和KU波段。
在選擇高頻頭時一定要以接收衛星電視的下行頻率為依據。
比如在接收中星6B C波段衛星電視節目時，可以選用3.4GHz-4.2GHz或者早期的3.7GHz-4.2GHz C波段高頻頭噪聲溫度在13K°-25K°，而接受KU波段時就要選擇數字式KU波段高頻頭，（12.2~12.75GHz）或者10.7-12.75GHz的雙本振KU頭,噪聲系數為0.3-0.9dB.
衛星高頻頭的輸出阻抗為75歐姆，同軸電纜作為饋線將第一中頻信號引入功率分配器或衛星接收機。
饋線的長度控制在30米以內。衰減不超過12dB為宜，
