喇叭饋源

  喇叭饋源有扇形喇叭饋源、角錐形喇叭饋源等。扇形喇叭主要用于接受一個極化方向的線極化波，如果用人工或電機將它旋轉90°，又可以接收另一個極化方向的電磁波。角錐喇叭則能同時接收垂直和水平線極化波，對于圓錐喇叭，由波導擴展而成，它即可接收水平和垂直極化波，又可接收左，右旋圓極化波，再送到后續波導中將它們分開。另外一種改進型的圓錐饋源喇叭，在衛星電視接收中經常用到，稱波紋槽饋源。采用波紋槽喇叭，可以大大提高效率，達88%。

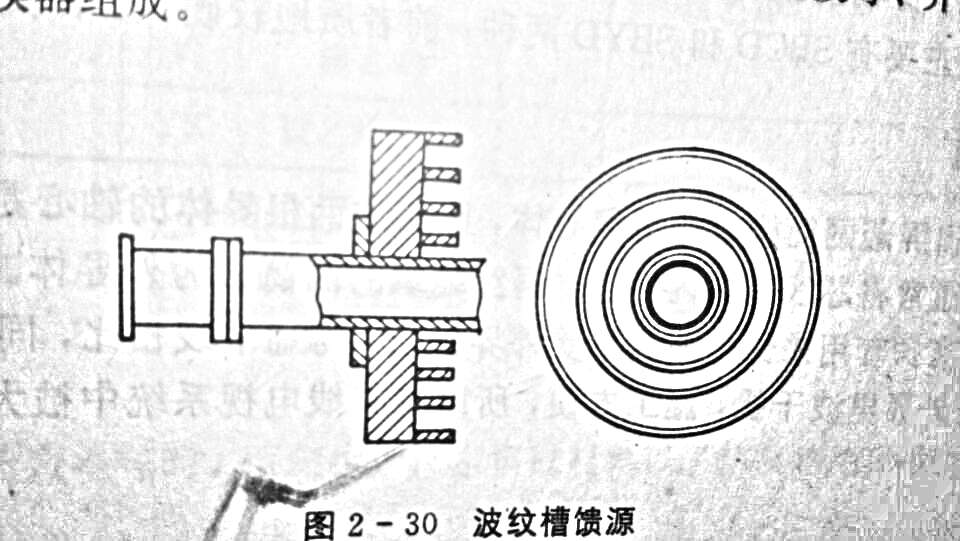

圖下是一種波紋槽饋源，其結構是由帶有扼溜槽的主波導、介質移相器和一個階梯圓及矩形波導變換器組成。


早期喇叭饋源

主波導是直徑為（0.6~1.1）λ 的一段圓波導，在口部配有四圈扼流槽，產生一個平面而寬的方向性圖。在波束軸線兩邊60 °的范圍內，幅度和相位變化都不大。四個扼流槽還具有對信號的吸收和阻止雜波進入的作用，從而對主拋物面形成一個比較好的等幅照射，天線可以獲得比較高的增益。

此外，有的衛星電視接收采用螺旋天線做饋源，接受圓極化波。
