L波段衛星電視光發射機，衛星中頻信號光發射機，衛星信號光發射機
- 產品品牌 鼎銘
- 產品型號 Gstar-890L
- 產品描述
L波段衛星電視光發射機（Gstar-890L系列）衛星中頻光發射機，L-Band光發射機,光功率輸出：2~10mW，可傳輸1~2路衛星電視信號 ...
產品名稱：L波段衛星電視光發射機
產品型號：Gstar-890L
產品選型：2mw 、4mw、6mw、8mw,10mw
產品描述：L波段衛星電視光發射機（Gstar-890L系列）衛星中頻光發射機，L-Band光發射機,光功率輸出：2~10mW，可在一根光纖傳輸950~2600MHz衛星天線高頻頭LNB接收的全部L-Band模擬或數字衛星信號（SAT-IF），通過光纖實現全透明，高質量、長距離的傳輸。可用于DBS FTTH，衛星L-Band上/下行鏈路。
Gstar-890L系列有線電視衛星光發射機，采用高線性帶制冷DFB激光器，直接調制。可在傳輸960~2600MHz, 可發射1~2路衛星直播電視信號。Gstar-890L系列1550nm衛星光發射機可選擇ITU標準波長，使用DWDM，實現網絡升級與擴容，實現大面積的FTTH。可與任何FTTxPON技術兼容，實現CATV（模擬和數字電視）、衛星電視（DVB-S）和Internet的多網融合和FTTH。

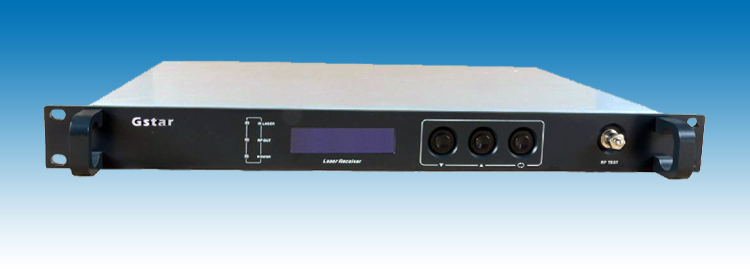

Gstar-890L系列采用1U 19”標準機架，整機的工作參數由微處理器控制，前面板的LCD提供狀態顯示和故障診斷。標準的RJ45通信接口，SNMP網絡管理功能。整機內置完善的激光APC、ATC控制電路，保證了激光器的長壽命和高可靠工作。SAT-IF可采用帶AGC功能的高線性IF驅動放大電路，TG型。也可采用無IF放大的TO型，TO型允許高電平輸入。Analog CATV采用了預失真補償電路，改善了系統CSO指標。保證了Analog TV、Digital TV(DBS-C,DBS-T)和Satellite TV信號在光纖上高質量傳輸。
技術特點：
◆ 高線性帶制冷DFB激光器，適用于Analog TV&SAT-IF應用;
◆ 寬帶型：950~2600MHz;
◆ 可發射1~2路衛星信號；
◆ 光發射機可向LNB頭提供+13VDC或+18VDC供電;
◆ 優異的性能價格比;
◆ 電源插拔式：采用鋁型材結構插拔式開關電源，有利于散熱和更換,并且雙電源冷熱備份。
技術數據：
| 項目 | 指標 | 備注 | |
| 光學指標 | 工作波長 | 1548~1563 | Gstar-890L |
| 光輸出功率(mW) | 2. 4. 6. 8. 10 | 1~2路衛星信號可選 | |
| 光反射損耗(dB) | ≥50 | ||
| 光纖連接器 | FC/APC | SC/APC可選 | |
| 中頻指標 | 工作帶寬(MHz) | 950~2600 | |
| 輸入電平(dBMV) | 5~15 | AGC(OMI=1%) | |
| 平坦度(dB) | ±1.5 | ||
| 光反射損耗(dB) | ≥10 | ||
| 輸入電阻(Ω) | 75 | 50Ω可選 | |
| IF連接器 | F-Female | 75Ω | |
| 發射頻道 | 36CH | Comment 2 | |
| CNR(dB) | ≥27 | 噪聲帶寬27MHz | |
| CTB(dB) | ≤-36 | ||
| CSO(dB) | ≤-36 | ||
| HUM(dB) | ≤-60 | ||
| 一般性能 | 網關接口 | RJ45 | 以太網10/100Mb/s |
| 供電(VAC) | 90~265VAC | 插拔式電源 | |
| 功耗(W) | ≤50 | ||
| 工作溫度(°C) | 0~50 | 全自動機械溫度控制 | |
| 儲存溫度.(°C) | -40~85 | ||
| 工作相關濕度(%) | 5~95 | ||
| 尺寸(") | 19(1U) | 標準機架 | |
應用范圍：
衛星L-Band樓宇光纖分配系統
遠洋輪船衛星光纖分配系統
衛星L-Band上/下行光纖鏈路
廣州鼎銘視訊器材有限公司可提供有線電視光發射機、衛星電視光發射機 等系統設備歡迎選購！
