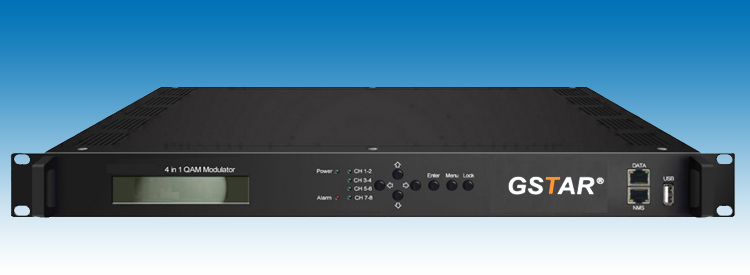

DM3343TM 4合1復用加擾QAM調制器
- 產品品牌 GSTAR
- 產品型號 DM3343TM
- 產品描述
DM3343TM 4合1復用加擾QAM調制器是鼎銘公司新研發的具備高集成、高性能、高性價比的復用、加擾、QAM調制一體機。該設備可提供8路Tuner輸入+6路ASI輸入，4路Tuner+6路ASI+2...
產品名稱：4合1復用加擾QAM調制器
產品型號： DM3343TM
產品概述：
GSTAR-DM3343TM 4合1復用加擾QAM調制器是鼎銘公司新研發的具備高集成、高性能、高性價比的復用、加擾、QAM調制一體機。
GSTAR-DM3343TM 4合1復用加擾QAM調制器可提供8路Tuner輸入+6路ASI輸入，4路Tuner+6路ASI+2路IP，8路Tuner+2路ASI+2路IP，4路Tuner+2路ASI+4路IP，經過4路復用、4路加擾、4路QAM調制后輸出4個射頻信號，以及支持4個IP輸出。
GSTAR-DM3343TM 4合1復用加擾QAM調制器具有高集成度、高性能、低成本的特點，非常適合新一代有線電視播出系統。
產品特點：
支持8路Tuner+6路ASI輸入，4路Tuner+6路ASI+2路IP，8路Tuner+2路ASI+2路IP，4路Tuner+2路ASI+4路IP
完全符合DVB-C(EN300 429)和ITU-T J.83A/B/C標準
完全支持DVB通用加擾系統描述ETR289，同密標準ETSI 101 197和ETSI 103 197
支持4路復用、4路加擾和4路QAM調制
同時支持4個同密CA
支持4路1000M IP輸出，UDP協議
支持USB插入
符號率范圍：5.0Msps~9.0Msps，1ksps步進
5種調制星座：16QAM，32QAM，64QAM，128QAM，256QAM
支持PSI/SI編輯和插入
優異的RF輸出性能，MER≥40dB
支持液晶顯示(LCD)和按鍵操作
支持Web網絡管理
技術數據：
| 輸入 | 8路Tuner輸入+6路ASI | |
| 或 4路Tuner+6路ASI+2路IP | ||
| 或 8路Tuner+2路ASI+2路IP | ||
| 或 4路Tuner+2路ASI+4路IP | ||
| 復用 | 輸出通道 | 4路RF輸出 |
| PID重映射 | 128(每通道)，手動或自動 | |
| 自動生成PSI/SI表 | ||
| 加擾 | 最大同密CA數 | 4 |
| 標準 | ETSI 101 197、ETSI 103 197 | |
| 連接類型 | 本地/遠程連接 | |
| 調制 | QAM通道 | 4 |
| 標準 | EN300 429、ITU-T J.83A/B/C | |
| 符號率 | 5.0Msps~9.0Msps，1ksps步進 | |
| 星座 | 16QAM、32QAM、64QAM、128QAM、256QAM | |
| FEC | RS(204，188) | |
| IP輸出 | 4路1000Mbps IP輸出，RJ45 UDP協議 | |
| RF輸出 | 輸出通道 | 4路RF射頻信號輸出，F頭，75Ω阻抗 |
| 頻率范圍 | 30~1000MHz，1kHz步進 | |
| 輸出電平 | -20dBm~0dBm(每個QAM載波), 0.1dBm步進 | |
| MER | ≥40db | |
| ACLR | -55dBc | |
| 系統 | 支持液晶顯示(LCD)，按鍵操作，Web網絡管理 | |
| 中文/英文操作界面 | ||
| 支持網絡升級 | ||
| 通用 | 尺寸(長×寬×高) | 482mm×285mm×44mm |
| 重量 | 3.5kg | |
| 溫度范圍 | 0~45℃(工作)；-20~80℃(存儲) | |
| 電源需求 | AC100~240V，50/60Hz | |
| 功耗 | <25W | |

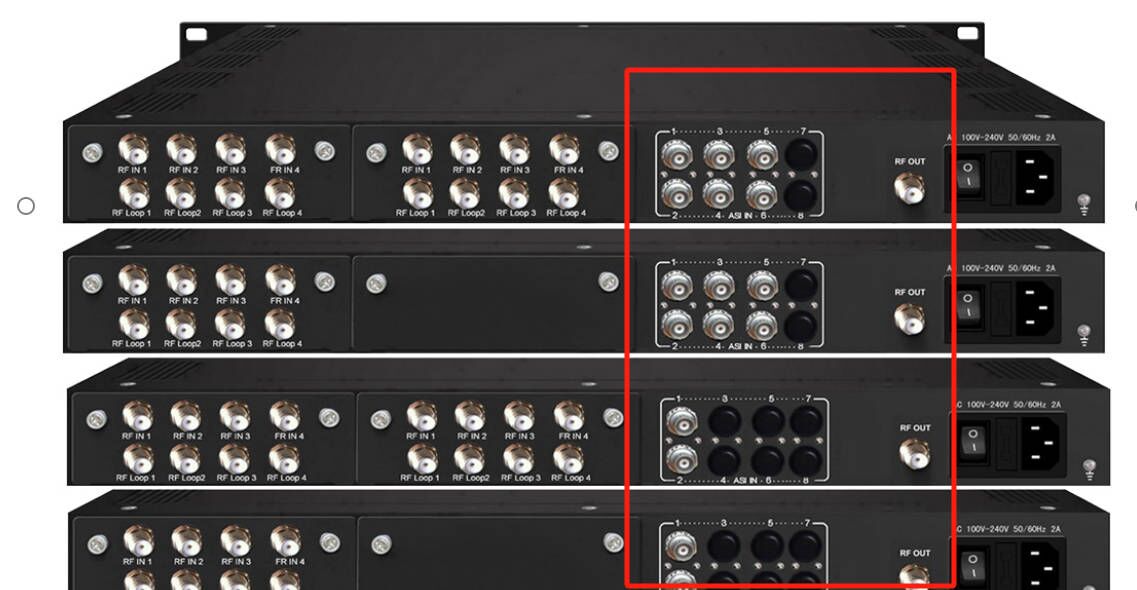

右邊紅圈內輸出接口為標配 左邊的輸入輸出端口為選配 根據實際需求選擇機器
廣州鼎銘視訊器材有限公司可以提供4通道 8通道 16通道 32通道數字電視QAM調制器 ，歡迎合作！
