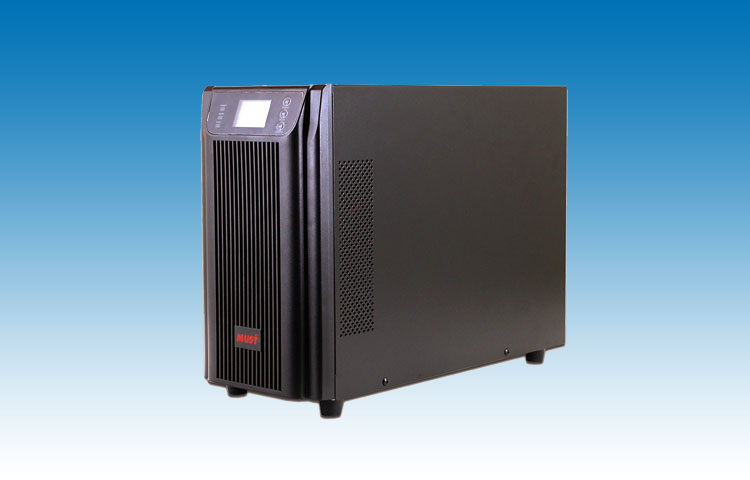

高頻在線式單進單出UPS
- 產品品牌 MUST
- 產品型號 MUST-5300
- 產品描述
EH5300 系列是新一代研發的高頻在線式 UPS，采用先進的 DSP 數字化控制技術，有效提升了產品性能和系統可靠性，并實現了更高功率密度，具有體積小、重量輕、工作效率高等特性。有效解決了斷電、市電...
產品名稱：高頻在線式單進單出UPS
產品型號：5300系列
產品特點：
EH5300 系列是新一代研發的高頻在線式 UPS，采用先進的 DSP 數字化控制技術，有效提升了產品性能和系統可靠性，并實現了更高功率密度，具有體積小、重量輕、工作效率高等特性。有效解決了斷電、市電高壓、市電低壓、電壓瞬時跌落、減幅振蕩、高壓脈沖、浪涌電壓、諧波失真、雜波干擾、頻率波動等電源問題，為負載提供最佳的電力環境。
應用領域
廣泛應用于中小企業數據機房、金融系統小型網點、工業自動化控制系統、局域網絡服務器、通信基站服務器、網吧、商場收銀、銀行證券、稅務、通信、郵政、廣電、公安、交通、電力、醫療、工業控制、國防、石化等領域。
產品特性
具雙變換在線式設計、輸出零轉換時間；
采用 DSP 數字化控制，各項性能指標優異，使控制系統更加穩定可靠；
采用有源功率因數校正技術（PFC），輸入功因接近 1，大幅減少對市電電網的污染，達到節能、降低系統投資成本的目的；
超寬廣的輸入電壓范圍，輸入電壓最低可至 115V 而無需切換至電池供電；
采用 LCD+LED 實時顯示，用戶可直觀的了解 UPS 運行狀態；
具有開機自診斷功能，可及時發現 UPS 的隱性故障；
沒有市電的情況下，可直接用電池冷啟動；
輸入頻率范圍 40 ～ 70Hz，保證接入各種燃油發電機均可穩定工作；
具有交流輸入過、欠壓保護，輸出過載保護、短路保護、溫度保護、電池欠壓預警保護和電池過充保護等；
輸出功率因數 0.9，實現了更強的帶載能力，整機效率高達90%，降低 UPS 的電力損耗；
具有輸入零火線偵測功能，可避免 UPS 市電輸入零火線接反；
當市電中斷，UPS 在電池模式下放電至關機；當市電恢復時， UPS 可自動開機，同時給電池充電，實現無人值守功能；
標配 RS232 通訊接口，使 UPS 與電腦之間通過電腦視窗實現多功能、多用途的監控管理操作，并可安裝 SNMP 卡（選配）實現 UPS 遠程監控功能。
技術數據：
| 型 號 | H1K | H1KS | H2K | H2KS | H3K | H3KS |
| 容量（VA/W） | 1KVA/0.9KW | 2KVA/1.8KW | 3KVA/2.7KW | |||
| 輸入 | ||||||
| 電壓范圍 | 滿載：160±5%VAC ～ 300±5%VAC；半載：110±5%VAC ～ 300±5%VAC | |||||
| 頻率范圍 | 40-70Hz | |||||
| 相位 | 單相接地式 | |||||
| 失真率 | <5% | |||||
| 功率因數 | ≥ 0.99 | |||||
| 發電機輸入 | 支持 | |||||
| 輸出 | ||||||
| 電壓 | 220 (1±1%)VAC | |||||
| 頻率 ( 同頻模式 ) | 47 ～ 53Hz/57 ～ 63Hz | |||||
| 功率因數 | 0.9 | |||||
| 頻率 ( 電池模式 ) | 50±0.25Hz 或 60±0.25Hz | |||||
| 波峰比 | 3:01 | |||||
| 諧波失真 | ≤ 3%THD( 線性負載 ) | |||||
| ≤ 6%THD( 非線性負載 ) | ||||||
| 輸出波形 | 純正弦波 | |||||
| 插座 | 國標插座 x2 | 國標插座 x4 | 國標插座 x3+ 端子排 | |||
| 過載 | 100%-110%：只發出警告音；110%-130%：1 分鐘后自動關閉，或在輸入正常時切換到旁路模式；>130%:立即關閉，或在輸入正常時切換到旁路模式。 | |||||
| 效率 | ||||||
| 充電模式 | 85% | 88% | ||||
| 電池模式 | 83% | 85% | ||||
| 電池 | ||||||
| 電池類型 | 12V/7AH | / | 12V/7AH | / | 12V/7AH | / |
| 電池數量 | 3 | 6 | 8 | |||
| 設備時間 ( 滿載 ) | >5 分鐘 | >5 分鐘 | >5 分鐘 | |||
| 充電時間 (90%) | 8 小時 | 8 小時 | 8 小時 | |||
| 充電電池 ( 最大 ) | 1.0A | 4 | 1.0A | 4 | 1.0A | 4 |
| 額定充電電壓 | 41.0±1%Vdc | 82.1±1%Vdc | 109.4±1%Vdc | |||
| 溫度檢測 | 是 | |||||
| 轉換時間 | ||||||
| 市電轉電池 | 0ms | |||||
| 逆變到旁路 | 4ms | |||||
| 市電優先模式 | 支持 | |||||
| 報警聲音 | ||||||
| 電池模式 | 每4 秒鳴叫1次 | |||||
| 低電 | 每秒鳴叫 1 次 | |||||
| 過載 | 每秒鳴叫 2 次 | |||||
| 故障 | 一直鳴叫 | |||||
| 外形 | ||||||
| 外型體積 (DxWxH) mm | 350x145x220 | 425x190x320 | ||||
| 凈重 (Kg) | 12 | 7 | 24 | 11 | 29 | 12 |
| 接口 | ||||||
| 微型 RS-232 | 輸件支持 Windows,Linux,Sun Solaris,IBM Aix,Compaq True64,SGIRIX,FreeBSD,HP-UX and MAC | |||||
| USB( 可選 ) | Windows Famlly & MAC | |||||
| 插槽( 可選) | SNMP/AS400 Relay Card/Rs485 | |||||
| EPO( 可選 ) | 支持緊急關機 | |||||
