GSTAR-DM180KU電動天線 1.8米VSAT收發天線 1.8米ku頻段電動天線
- 產品品牌 鼎銘
- 產品型號 DM80KU
- 產品描述
1.8米ku頻段電動衛星天線，反射面采用高效率高強度鋁合金材質，采用單偏執曲面，配合波紋喇叭饋源，天線實現高增益，低旁瓣的通信電氣指標，天線整體結構采用鋼結構立柱轉動頭半轉臺結構，支持手動/電動控制，...
產品名稱： 1.8米電動VSAT天線 1.8米ku頻段電動天線
產品型號：DM180KU
產品概述：

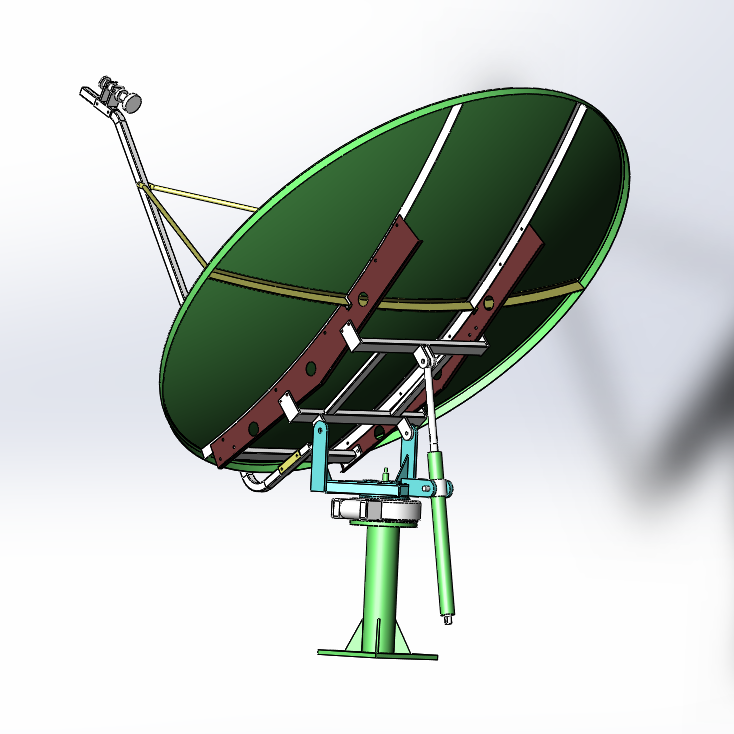

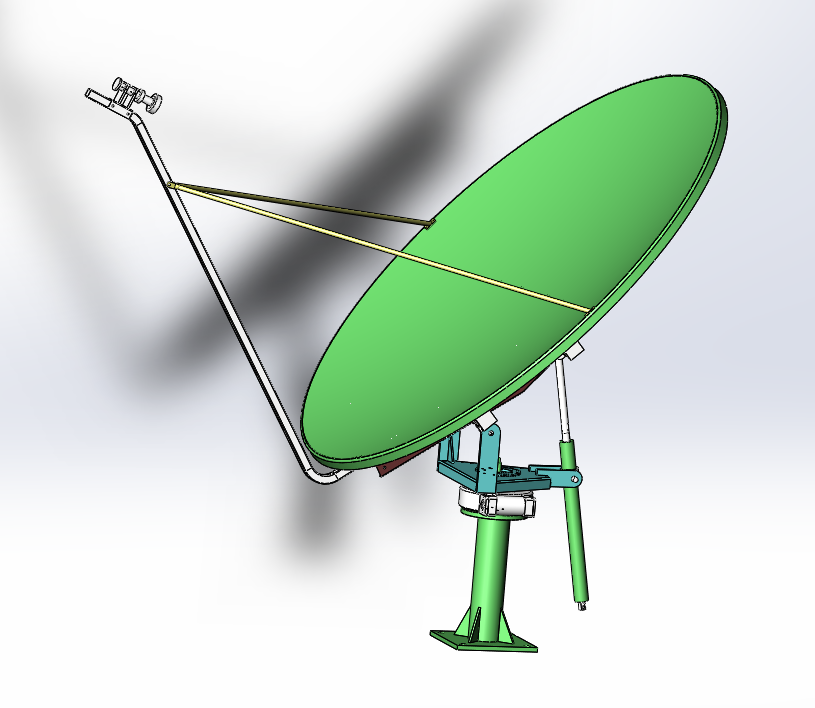

1.8米ku頻段電動衛星天線，反射面采用高效率高強度鋁合金材質，采用單偏執曲面，配合波紋喇叭饋源，天線實現高增益，低旁瓣的通信電氣指標，天線整體結構采用鋼結構立柱轉動頭半轉臺結構，支持手動/電動控制，表面噴砂噴鋅全防銹處理，結構穩定，使用壽命長，天線整體重量350kg，運輸、天安裝方便。
技術數據：
| 電 氣 指 標 | Ku-接收 | Ku-發射 |
| 頻率 (GHz) | 10.95～12.75 | 14.00～14.50 |
| 增益 (dBi) | 45.6 | 46.7 |
| 天線效率（ %） | 65.4 | 64.8 |
| 駐波 (VSWR) | 1.25∶1 | 1.25∶1 |
| 帶寬 (-3dB) | 0.85 ° | 0.76 ° |
| 極化方式 | 兩端口線極化、手動調整 | |
| 噪聲溫度 | 2 Port Feed | |
| 10 ° 仰角 | 45K | |
| 20 ° 仰角 | 38K | |
| 功率容量 | 1000W | |
| 饋源插損 | 0.20dB | 0.20dB |
| 收 -發隔離 | 85dB | |
| 交叉極化隔離 | 35dB(on axis) | 35dB(on axis) |
| 副瓣包絡 | 29-25LOG( ) dBi | 1 ° ≤ ≤ 20 ° |
| -3.5 dBi | 20 ° < ≤ 26.3 ° | |
| 32-25LOG( ) dBi | 26.3 ° < ≤ 48 ° | |
| -10(Average) dBi | > 48 ° | |
| 機 械 性 能 | 參 數 | 備 注 |
| 口徑 | 1.8m | 偏執 |
| 方位轉動范圍 | AZ: ± 180° | 電動驅動連續轉動 |
| 俯仰轉動范圍 | EL: 5°～90° | 電機驅動連續轉動 |
| 電機功率 | 380V 300w | |
| 驅動減速結構 | 蝸輪蝸桿減速 | |
| 俯仰轉速 | 0.8°s | |
| 方位轉速 | 0.2°s | |
| 天線重量 | 310公斤 | |
| 表面精度 | 0.5mm | |
| 偏執角 | 22.4° | |
| 環 境 特 性 | 參 數 | 備注 |
| 工作風速 | 20m/s | 正常 |
| 工作風速 | 27m/s | 降精度工作 |
| 生存風速 | 56m/s | 天線朝天鎖定 |
| 環境溫度 | -40°～60℃ | - |
| 相對濕度 | 0%～100% | - |
| 降雨 | 100mm/小時 | - |
| 抗震能力 | 抗 8度烈度地震 | - |
| 冰雪載荷 | 13mm裹冰正常工作 | - |
| 太陽輻射 | 1135Kcal/h/㎡ |
GSTART- A1天線控制器是一套天線指向系統，可以手動或自動控制天線轉動，使得天線精確對準衛星。
GSTART- A1天線控制器采用了ARM9 系列處微處理器，為天線跟蹤系統算法的準確性、穩定性提供了可靠保障。本系統提供了標準的RJ45網線接口，可以實現遠距離控制。人機交互界面采用了4.3寸彩色觸摸屏，外觀設計大方、系統操作簡便，是小口徑地面站天線理想的選擇。
GSTART- A1天線控制器提供方位、俯仰、極化三個驅動軸，方位、俯仰驅動軸需要采用三相異步電機，極化采用220V單相電機。控制和驅動部分集成于標準2U機箱內，
