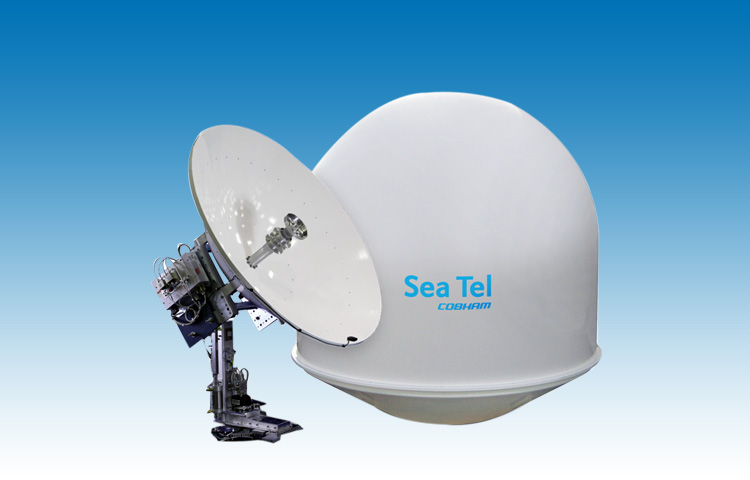

Sea Tel海事衛星電視跟蹤天線系統
- 產品品牌 Sea Tel
- 產品型號 ST60
- 產品描述
ST60 是一款增強型的衛星電視跟蹤系統，反射盤的直徑1.5M，支持C波段標清電視功能，廣泛應用于C波段場強大于33dbw的區域接收直播衛星的電視節目。本系統適用于客輪、游艇、工作船、內河船、近海...
產品名稱：海事衛星電視跟蹤天線系統
產品品牌：Sea Tel
產品型號：ST60
產品簡介：ST60 是一款增強型的衛星電視跟蹤系統，反射盤的直徑1.5M，支持C波段標清電視功能，廣泛應用于C波段場強大于33dbw的區域接收直播衛星的電視節目。本系統適用于客輪、游艇、工作船、內河船、近海船、漁船等水上船。
符合美國海軍標：
MIL - STD - 901D A級 shock standards；
MIL - STD - 461 EMI & RFI standards 電磁干擾及射頻干擾標；
MIL - STD -167-1 Vibration振動。
技術數據：
反射面尺寸 1.5米正饋天線
天線罩尺寸 2.05米直徑，高2.7米
C-BAND頻率接收范圍 3.400-4.200 GHz
C-band接收增益 37.8dBi @ 3.70 GHz
最低信號場強 33.0dBW
穩定方式 3-axis
跟蹤速度 >100°/sec
船體動態范圍 ±25º roll, ±15 pitchº
方位角范圍 Unlimited
俯仰范圍 -15° to +115°
重量 233.6kgs /515 lbs
極化方式 線極化
跟蹤精度 0.1° RMS
機械指標
船體運動狀態 滾動（8-12秒內） ±15°
傾斜（8-12秒內） ±25°
天線反應速度 滾動及傾斜 ≥25°/秒
方位角度 ≥12°/秒
天線抗風性能 任意方向 ≥100mph
環境溫度 甲板上部分 —22～+45℃
室內部分 —22～+45℃
環境濕度 環境溫度40℃ 100%
防護等級 甲板上部分 IP56
室內部分 IP22
