Ka分體饋源，Ka波段饋源
- 產品品牌 鼎銘
- 產品型號 Gstar-Ka19
- 產品描述
隨著衛星通信業務的不斷增長，對大容量Ka頻段的需求日益增多，這套Ka饋源系統配合市場需求而設計。 Ka饋源系統由j階梯波紋喇叭、和OMT組成，可根據客戶需求實現線極化或者圓極化的設計 ...

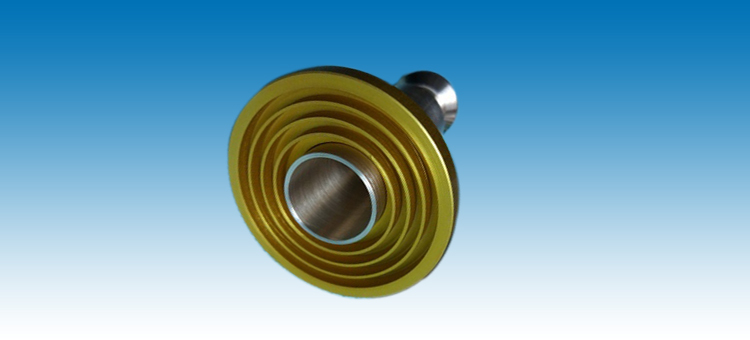

產品名稱：Ka分體饋源，Ka波段饋源
產品型號：Gstar-Ka19
產品簡介：
隨著衛星通信業務的不斷增長，對大容量Ka頻段的需求日益增多，這套Ka饋源系統配合市場需求而設計。
為了更好接收好ka波，研發工程師們吸收國外Ka波段饋源的結構，重新設計了平面饋源，最重要的是采用喇叭形波導管，也就是入口大，出口小的結構。

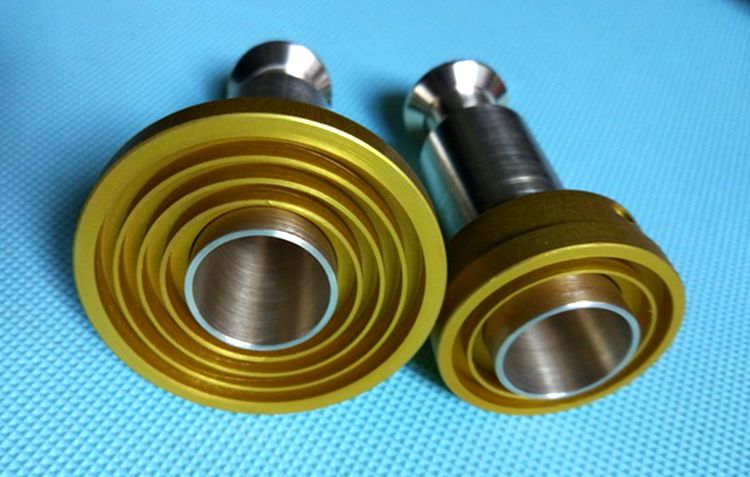

Ka饋源系統由平面波紋喇叭、和OMT組成，可根據客戶需求實現線極化或者圓極化的設計，此款Ka饋源由金屬銅加工而成，加工設備是全數控機床制作，加工精度控制在0.02mm以內，保證品質穩定可靠。
產品特點:接收一體饋源 ，寬頻帶， 良好的隔離、軸比等電性能
技術指標：
a）Ka頻段接收饋源；
b）波束寬度：全頻段17G ~22G10dB波束寬度約100度；
c）極化方式：圓極化；
d）軸比：小于2dB（軸向）
e）電壓駐波比：小于1.8；
f）端口隔離：隔離大于85dB；
g）插入損耗：小于1.2dB；
h）尺寸要求：滿足指標的同時盡量小
