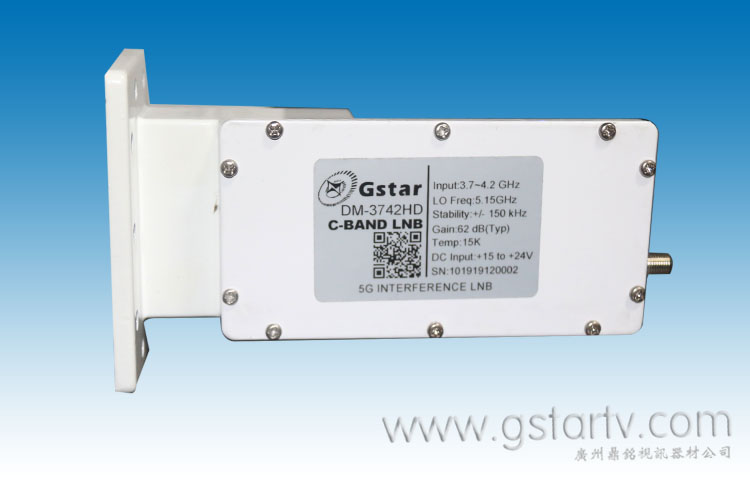

GSTAR-DM3742HD 鎖相環窄帶高頻頭 抗5G干擾高頻頭
- 產品品牌 鼎銘
- 產品型號 DM3742HD
- 產品描述
GSTAR-DM3742HD CBand PLL LNB 15k高頻頭為廣電行業專用抗5G干擾衛星高頻頭，在國內各電視臺及監測站長時間使用，其穩定性為國際領先水平，完全滿足衛星信號接收的需求...
產品名稱：抗5G干擾高頻頭
產品型號：GSTAR-DM3742HD
產品概述：
GSTAR-DM3742HD CBand PLL LNB 15k高頻頭，工作帶寬3.70 - 4.20 GHz ，本振穩定度i±150KHz 支持數字及模擬信號，
GSTAR-DM3742HD CBand PLL LNB 15k高頻頭為廣電行業專用抗5G干擾衛星高頻頭，在國內各電視臺及監測站長時間使用，其穩定性為國際領先水平，完全滿足衛星信號接收的需求。
GSTAR-DM3742HD CBand PLL LNB 15k高頻頭具有優異的pll穩定性，可控制衛星接收器的本振漂移，并采用更低的比特率或更窄的空間段，具有良好的相位噪聲，降低載波對噪聲邊緣的影響，改善噪聲系數，搭配BPF-C-1使用效果更理想。
產品參數：
|
Product Family |
GSTAR-DM3742HD |
|
Band |
C-Band |
|
LO Type |
PLL |
|
# of onboard LOs |
Single-band |
|
LO Stability 本振穩定度 |
+/- 150 kHz |
|
Noise Figure 噪聲系數 |
15 K |
|
Input Frequency - Band 1 輸入頻率 |
C-Band: 3.70- 4.20 GHz |
|
Output Frequency 1輸出頻率 |
L-Band: 950 - 1450MHz |
|
LO Frequency 1 本振頻率 |
5.15 GHz |
|
Phase Noise @ 1KHz offset |
-73 dBc/Hz |
|
Phase Noise @ 10KHz offset |
-83 dBc/Hz |
|
Phase Noise @ 100KHz offset |
-93 dBc/Hz |
|
Conversion Gain增益 |
62 dB typ 60(最小） - 70 dBm最大 |
|
Gain Variation over operating band 增益平坦度 |
≤ 4 dB p-p |
|
Input VSWR輸入駐波比 |
2.3 : 1 |
|
Output VSWR 輸出駐波比 |
2.3 : 1 |
|
Output P1dB compression point |
5 dBm |
|
Power Requirements 工作電壓 |
12 - 24 V |
|
Current Drain 工作電流 |
250 mA |
|
RF Input Connector 輸入波導格式 |
CPR 229G waveguide grooved |
|
RF Output Connector輸出接口 |
F型75 歐姆 防水 |
|
Temperature - Operational工作溫度 |
-40 to +60°C |
|
Temperature - Storage保存溫度 |
- 40 to + 80°C |
|
Dimensions (L x W x H)外形尺寸 |
180 x 100 x 70 mm |
|
Weight重量 |
575 g |
