Gstar-15 4.5米網狀天線，通信天線，微波天線，Mesh dish， Mesh antenna， Mesh dish antenn
- 產品品牌 Gstar 鼎銘
- 產品型號 Gstar-15 4.5m
- 產品描述
我們生產包括：1.8米，2.3米，3.0米，3.7米，4.5米極軸網狀衛星天線，4.9米，6.1米，7.2米，9.0米高精度定向網狀衛星天線，19DB,21DB,25DB MMDS天線,除了生產Gst...
產品名稱：鋁合金網狀天線

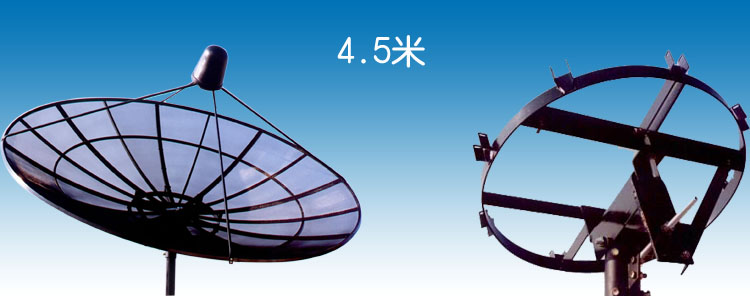

產品型號：Gstar-15(4.5m)
產品概述：Gstar系列鋁合金網狀MMDS微波接收天線
具備優越性能,如：鋁合金網制造采用國際標準 S/C /Ku兼容超高精度超高性能 快捷安裝防腐
防銹 可靠耐用 具備如下特色：
豪華設計：選用國際流行的黑色網狀設計，表層采用最新型啞光噴涂工藝處理，外形豪華美觀，歷久常新更使閣下的建筑增添氣派。
S/C/Ku兼容網面：采用美國設計的高強度S/C/KU鋁合金網制造，確保接收各頻段的最佳性能。
三重防銹防腐蝕處理：
所有鋼件均采用"磷化"、"電鍍"、"耐候戶外型樹脂噴涂"三重防腐處理達到密封防銹力特強，即使耐銹的鋁合金表層也采用噴涂處理，最適合沿海地區暴露在腐蝕性海風的環境下使用。
快速簡易安裝設計：

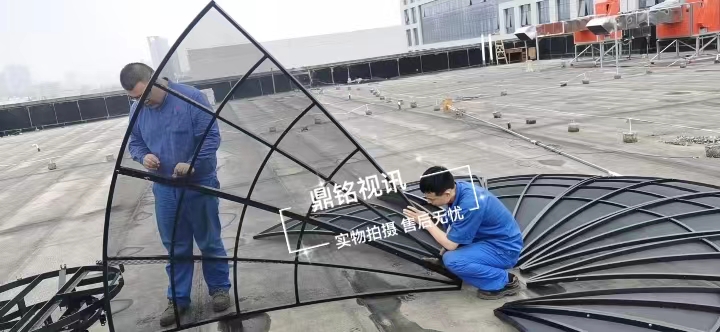

反射器采用分瓣設計，每一瓣的網面和骨架已經鉚裝完畢，無須現場插裝網片安裝更輕松方便，減少安裝時間，并提高網面和骨架的連接強度，降低安裝人員的技巧對安裝精度的影響。
☆ 全鋁合金堅固反射器：反射器骨架用高強度鋁合金制成，配上高強度鋁合金網面，因而具有優越的抗風能力，持久耐用。
中間支撐環：在天線龍骨間焊接中間支撐環，相當于將天線結構中薄弱那部分加強，這種設計也使網構成符合設計要求的曲線，增加天線的功效和增加反射能力。

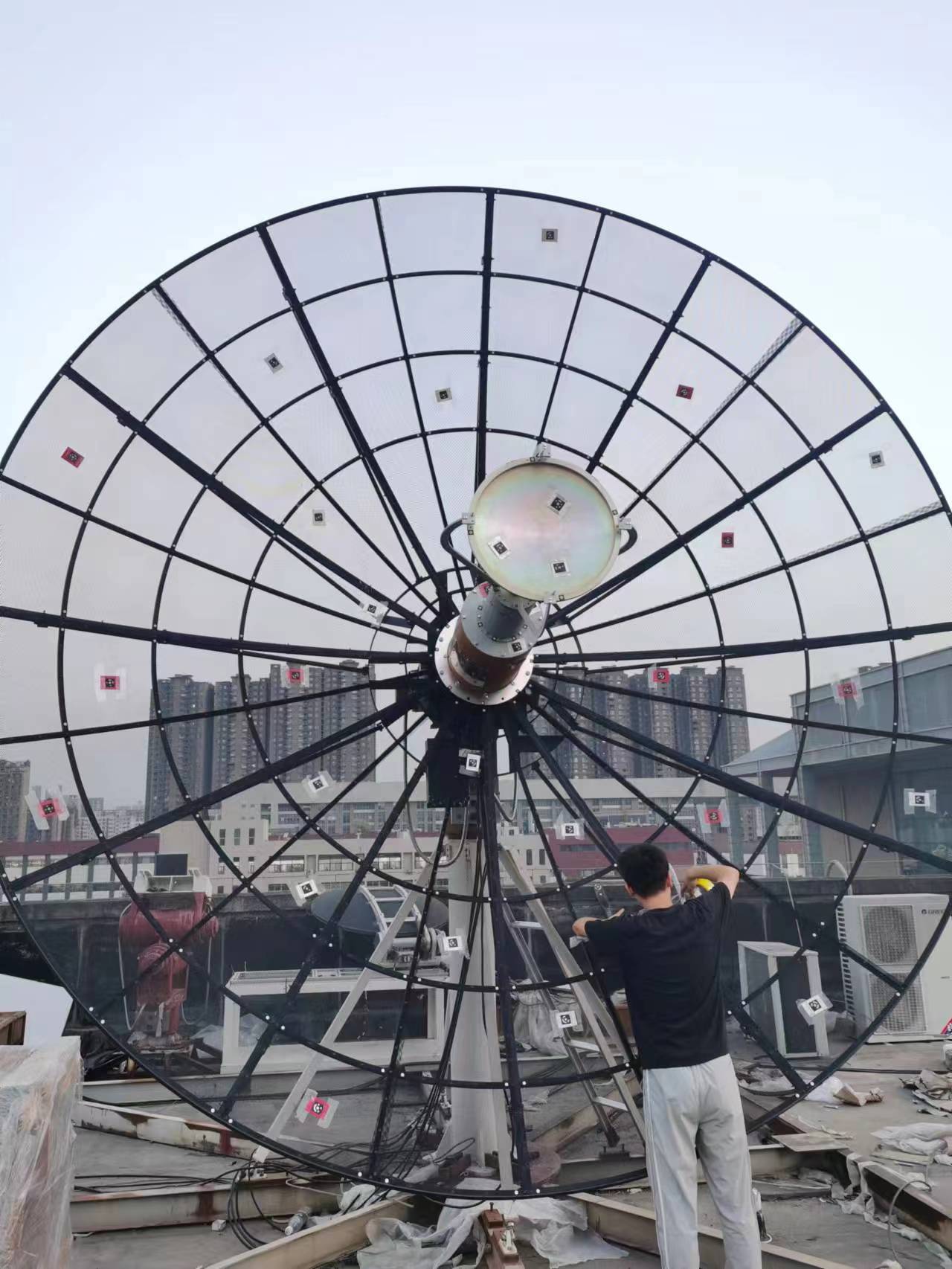

經受考驗的防風結構：全鋁網狀反射器的低風阻抗風設計令天線更輕巧，風阻更小，抗風能力更強，如在樓頂屋面安裝，可使天線重量和臺風對屋面造成的影響降到最低點。
獨特Bridge-Rib式龍骨設計：
獨特Bridge-Rib式設計比傳統的中空龍骨強度更高，確保天線堅固、耐用。
天線可使用MMDS一體化降頻器亦可用高效饋源接分體降頻器超遠程接收
此天線除可用于2.3G—2.7G MMDS信號遠程接收、1.0G—2.9G調頻微波遠程接收外；還可在廣東大部份地區接收香港UHF高清電視信號讓你接收到原汁原味的精彩節目。
可根據客戶需要改造成后饋模式、也可搭載轉臺組成自動跟蹤天線，當然也可以簡易推桿 天控器構建簡易自動天線
技術指標：
|
Type 反射面類型
|
12 section 瓣裝
|
|
Operating Frequency 接受頻率
|
0.47G~-13GHz
|
|
Diameter 反射面直徑
|
177＂（4.5m）
|
|
Reflective Material 反射面材料
|
Rolled Expanded
C/Ku Mesh 全鋁合金C/KU網 |
|
F/D Ratio 焦徑比
|
0.40
|
|
Feed 饋源支撐
|
Prime Focus Quad Feed Support 四支支撐桿四點支撐
|
|
Pole size 立柱規格
|
5.0＂（127mm）
|
|
Focal Length 焦距
|
70 7/8＂（1800mm)
|
|
增益Gain4.2GHz
|
43.9dBi
|
|
增益Gain12.2GHz
|
51.5dBi (No Guarantee)
|
|
地一旁瓣電平First Petal-side evel
|
≤-16
|
|
指向范圍調整Point AdjustRange
|
Pitch Attitude:0~90°
Orientation:0~360° |
|
重量Net Weight
|
551 1bs.(250kg)
12 section 12瓣裝 |
|
包裝體積 Shipping Size
|
2.5 CBM 立方米
|
|
龍骨托盤圈規格
|
Echelon 32＂/46＂
|
大口徑網狀天線反射面的保護很重要，我們?cè)诩埾浒b的外邊加裝木夾板，以保證在運輸途中不會被其他硬物扎穿
如果另行制作木箱也是可以的，費用就會大大增加，包裝后體積和重量都會大幅度增加
我們生產包括：1.8米，2.4米，3.0米，3.7米，4.5米極軸網狀天線，4.9米，6.2米，7.2米，9.0米高精度定向網狀衛星天線，19DB,21DB,25DB MMDS天線,除了生產Gstar品牌產品外，還向各客戶OEM天線產品，公司對產品的生產實行嚴格的質量管理，崇尚專業，注重客戶要求，不斷開發研制新產品，以精湛的技術、較高的性價比贏得世界各地用戶的信賴和支持，大口徑天線還被國際知名的科研機構選用于太空探測之用，在大洋洲、東南亞、非洲和美洲均有一定的市場占有率
