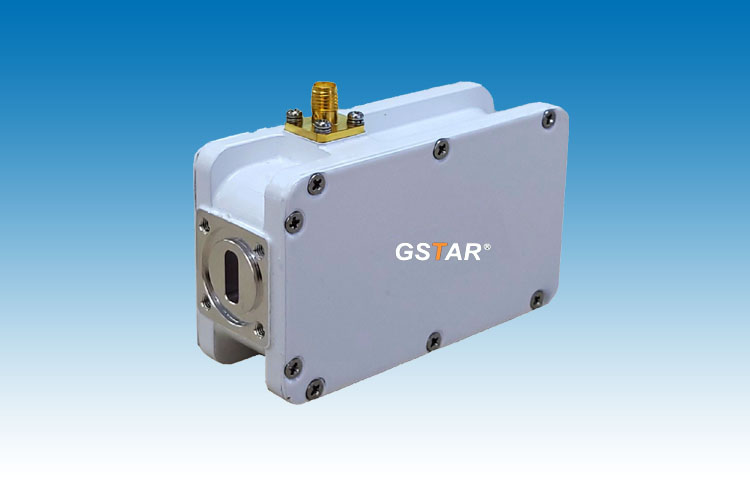

Ka波段低噪放 Ka波段LNA Ka波段低噪聲放大器
- 產品品牌 鼎銘
- 產品型號 DM-Ka150LNAS
- 產品描述
Ka波段低噪聲放大器采用最新的HEMT和GaAsFET技術，可實現低噪聲溫度、高性能產品，產品適用于Ka波段，擴展頻率接受定制。產品可提供1:1或1:2冗余備份功能，可靠性更高。產品廣泛應用于固定站和...
產品名稱： Ka波段低噪放 Ka波段LNA Ka波段低噪聲放大器
產品型號： DM-Ka150LNAS
產品概述：DM-Ka150LNAS是一款穩定可靠的Ka波段低噪聲放大器，它采用最新的HEMT和GaAsFET技術，能實現低噪聲溫度、高性能產品，
DM-Ka150LNAS適用于Ka波段，擴展頻率接受定制。
DM-Ka150LNAS產品可提供1:1或1:2冗余備份功能（選配），可靠性更高。產品廣泛應用于固定站和移動站。
技術數據：
|
DM-130Ka LNAS |
19.2-21.2 |
130K |
55 |
±1.5 |
2.5/2.0 |
|
|
DM-150Ka LNAS |
17.7-21.2 |
150K |
55 |
±2.5 |
1.35/2.0 |
輸入端波導隔離器 |
|
DM-170Ka LNAS |
17.3-22.3 |
170K |
55 |
±2.5 |
1.35/2.0 |
輸入端波導隔離器 |
|
參數 |
性能 |
|
工作溫度范圍內增益變化 |
≤±1.5dB |
|
恒定溫度下的增益穩定度 |
±0.1dB/小時 |
|
±0.2dB/24小時 |
|
|
P1dB輸出功率 |
≥5dBm |
|
最大不損壞輸入功率 |
0dBm |
|
雜散 |
≤-60dBc |
|
工作電壓/電流 |
+15VDC (DC 12V～18V)，約100mA |
|
外形尺寸/重量 |
帶波導隔離器： 112mm×47mm×27mm，240g |
|
不帶波導隔離器：82mm×47mm×27mm，220g |
|
|
接口 |
輸入：波導BJ220對應法蘭FBM220（WR42-G） |
|
輸出：2.92-K（或SSMA-50K、SMA-50K可選） |
|
|
供電：SMA-K（或航空插頭可選） |
|
|
工作溫度 |
-40℃～+60℃ |
|
工作濕度 |
5%～100% |
