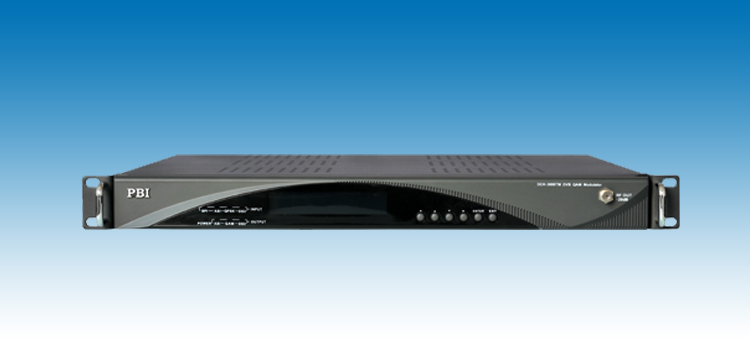

DCH-3000TM 專業數字電視QAM調制器
產品簡介：
DCH-3000TM是一款專業級數字電視QAM調制器。可以支持DVB-S2/S、DVB-C或DVB-T接收，同時標配ASI碼流輸入接口，用戶亦可以選配DS3輸入輸出模塊，豐富的接口資源使得DCH-3000TM可以廣泛應用于數字有線電視前端系統。此外，DCH-3000TM支持靈活的碼流再復用功能，可以將從Tuner或DS3、ASI輸入的碼流進行再復用，并重新生成PSI/SI信息表格，重新整合后調制成QAM信號接入數字有線電視網絡。而且，DCH-3000TM提供友好的用戶管理界面，支持前面板操作，基于SNMP協議的網絡管理軟件及WEB的遠程網絡管理。其豐富的功能配以高質量的QAM信號輸出，為各大運營商和廣電局提供了高集成度一體化調制器的解決方案。
產品特點：
• ASI輸入輸出接口
• Tuner輸入信號強度指示，Eb/No和BER質量監控
• 支持QAM、COFDM調制標準
• 支持16/32/64/128/256/64B/256B QAM
• 48~862MHz捷變鄰頻輸出
• 輸出電平最高120dBμV
• 支持碼流再復用功能
• 支持PSI/SI信息自動/手動插入編輯功能（PAT、PMT、CAT、NIT、SDT/BAT信息表）
• 節目、PID過濾和重新映射
• 可以通過WEB網絡管理界面對設備進行遠程操作和監控
• 本地網絡軟件升級
接口規格：
Tuner輸入
DVB-S2/S輸入
接口 輸入：1×F頭 75Ω；環出：1×F頭 75Ω
輸入頻率 950~2150MHz
輸入電平 -25~-65dBm
符碼率 QPSK: 5~45MBaud/s
8QPSK: 10~31MBaud/s
滾降系數 DVB-S QPSK: 0.35
DVB-S2 8PSK: 0.35, 0.25, 0.2
前向糾錯碼 DVB-S QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9,
8/10
DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
LNB供電 0, 13V, 18V 可選
LNB本振切換 0/22KHz 可選
DiSEqC DiSEqC 1.0
DVB-C輸入
接口 輸入：1×F頭 75Ω；環出：1×F頭 75Ω
輸入頻率 48~860MHz
輸入電平 45~75dBμV
符碼率 1~7MBaud (ITU J.83 Annex A)
調制方式 16/32/64/128/256QAM
帶寬 6MHz/7MHz/8MHz
插入損耗 7dB (typ.)
DVB-T輸入
接口 輸入：1×F頭 75Ω；環出：1×F頭 75Ω
輸入頻率 VHF: 174 ~ 230MHz
UHF: 470 ~ 862MHz
輸入電平 -20~-91dBm
載波模式 2K/8K
調制方式 QPSK/16QAM/64QAM
保護間隔 1/32, 1/16, 1/8, 1/4
前向糾錯碼 1/2, 2/3, 3/4, 5/6, 6/7, 7/8
ASI輸入
接口 1×BNC, 75Ω
執行標準 DVB-ASI, EN50083-9
輸入碼率 ≤ 216Mb/s
輸入電平 800mVpp±10%
SPI輸入
接口 DB-25, 90~132Ω
輸入碼率 1~54Mb/s
包長 188 or 204 bytes
輸入電平 0.1~2.0Vpp
DS3 輸入（選配）
執行標準 兼容ITU-T G.703
接口 輸入：1×BNC頭 75Ω；環出：1×BNC頭 75Ω
幀結構 兼容ITU-T G.752和 ITU-T G.804
碼率 44.736Mb/s
ASI輸出
接口 2×BNC Female，75Ω （2個接頭輸出內容相同）
執行標準 DVB-ASI, EN50083-9
輸出電平 800mVpp±10%
碼流處理
輸入碼流處理 可對Tuner、DS3（選配）、ASI和SPI輸入的碼流
進行解復用和再復用
輸出碼率處理 可將解復用和再復用后的碼流，主ASI接口輸出，
另一個為鏡像輸出
節目和PID處理 再復用，過濾和再映射
PSI/SI處理 支持PSI/SI表格生成，NIT和SDT編輯, 以及LCN的
編輯和再生成
QAM調制
調制模式
符碼率 3~7.2MSymbol/s
I/Q幅相誤差 < 0.3%
I/Q相位誤差 < 0.3°
相位抖動 < 0.5°RMS
調制誤碼率 > 35dB
射頻輸出
接口 F 頭，75Ω
輸出頻率 48 ~ 860MHz 捷變輸出，步進頻率10 KHz
輸出電平 ≤120dBμV，步進電平1dBμV
帶外抑制 55dB (typ.)
反射損耗 12dB (typ.)
操作與監控
接口 1×RJ-45，10/100M網管接口
遠程控制 SNMP，HTTP Web和PBI自有的HDMS網管軟件
本地操控 前面板按鍵和LCD控制
串行接口 1×RS-232 DB-9，僅供廠商調試使用
設備升級 通過嵌入的FTP loader和Telnet來升級
物理規格
尺寸 44mm×483mm×402mm
重量 5.5Kg
電源 AC 90V~250V, 50/60Hz
功耗 30W
工作溫度 0~45℃
儲存溫度 -10~60℃
濕度 10~90%（非凝結）
認證
EMC: EN50083-2
