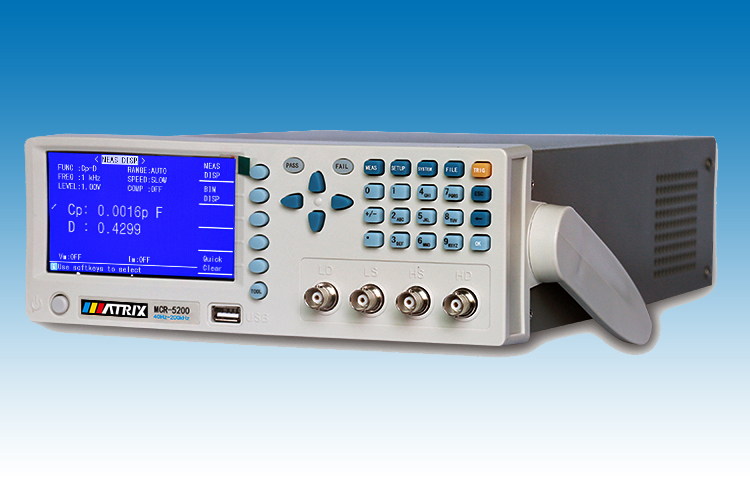

MCR-5200H高精度數字電橋,LCR測試儀
- 產品品牌 Gstar
- 產品型號 MCR5200
- 產品描述
MCR5200H是用于測試各種電子元件的多功能LCR精密儀表。 采用4.3英寸TFT LCD顯示屏，顯示簡單，布局優雅。...
產品名稱：LCR測試儀，數字電橋
產品型號：Gstar-5200H
產品簡介：
MCR5200H LCR測試儀是用于測試各種電子元件的多功能LCR精密儀表。 采用4.3英寸TFT LCD顯示屏，顯示簡單，布局優雅。
MCR5200H是一款高速，寬帶，5位測試分辨率阻抗測量儀，具有40hz-200khz多重頻率點和0.1％的精度，可以滿足各種場合的組件參數檢測要求。 是一款高質量的高性價比測試儀。
技術數據：
| 型號 | MCR-5010 | MCR-5030 | MCR-5100 | MCR-5200 |
| 測試參數 | L, C, R, lZl, R, X, ESR, θ(Deg), θ(Rad) | |||
| 測試頻率 | 100Hz,120Hz, 1kHz, 10kHz | 100Hz,120Hz, 1kHz, 10kHz, 20kHz, 30kHz | 40Hz, 50Hz, 60Hz, 75Hz, 100Hz, 120Hz, 150Hz, 200Hz, 250Hz, 300Hz, 400Hz, 500Hz, 600Hz, 750Hz, 800Hz, 1kHz, 1.5kHz,2kHz, 2.5kHz, 3kHz, 4kHz, 5kHz,6kHz, 7.5kHz, 10kHz, 12kHz, 15kHz, 15.7kHz, 16.2kHz, 20kHz, 25kHz, 30kHz ,40kHz, 50kHz, 60kHz, 66.65kHz, 75kHz, 100kHz, 共38個頻率點 | 40Hz, 50Hz, 60Hz, 75Hz, 100Hz, 120Hz, 150Hz, 200Hz, 250Hz, 300Hz, 400Hz, 500Hz, 600Hz, 750Hz, 800Hz, 1kHz, 1.5kHz,2kHz, 2.5kHz, 3kHz, 4kHz, 5kHz,6kHz, 7.5kHz, 10kHz, 12kHz, 15kHz, 15.7kHz, 16.2kHz, 20kHz, 25kHz, 30kHz ,40kHz, 50kHz, 60kHz, 66.65kHz, 75kHz, 100kHz,120kHz, 150kHz, 200kHz， 共41個頻率點 |
| 基本測量準確度 | 0.15% | 0.10% | ||
| 測試信號電平 | 0.1V, 0.3V, 1V | 0.05V, 0.1V, 0.2V, 0.25V, 0.3V, 0.4V, 0.5V, 1V | ||
| 等效電路 | 串聯，并聯 | |||
| 數學功能 | 百分比偏差 | |||
| 量程方式 | 自動，保持， 手動選擇 | |||
| 觸發方式 | 內部，手動，外部，總線 | |||
| 測量速度（≥1kHz） | 快速：最快30次/秒， 中速：10次/秒。 慢速：3次/秒 | |||
| 平均次數 | 1-255 | |||
| 延時時間 | 0-6S, 以1ms步進 | |||
| 校準功能 | 開路/ 短路/ 快捷清零 | |||
| 顯示方式 | 直讀，Δ%， V/I(被測 電壓/電流監視） | |||
| 顯示器 | 主副參數5位顯示，4.3 英寸真彩LCD顯示器 | |||
| 輸出阻抗 | 30Ω， 100Ω可選擇 | |||
| 顯示范圍 | ||||
| lZl, R, X, ESR | 0.1mΩ-99.999MΩ | |||
| C | 0.01pF-9.9999F | |||
| L | 0.01μH-99999H | |||
| D | 0.0001-9.9999 | |||
| Q | 0.0001-9999.9 | |||
| θ(Deg) | -179.99°-179.99° | |||
| θ(Rad) | -6.2832 | |||
| Δ% | -19.9998 | |||
| 比較器功能 | 5檔分選功能 | |||
| 存儲器 | 100多組內部儀器設定供存儲/調用，U盤擴展500多組 | |||
| 接口 | 標配RS-232C, HANDLER, USB HOST, 選配 USB DEVICE, 耳機接口 腳踏接口，GPIB | |||
| 裸機尺寸（W*H*D）mm | 240*100*330 | |||
| 裝箱尺寸（W*H*D）mm | 330*210*425 | |||
| 凈重 kg | 3.5 | 3.8 | ||
| 毛重 kg | 4.5 | 4.7 | ||
