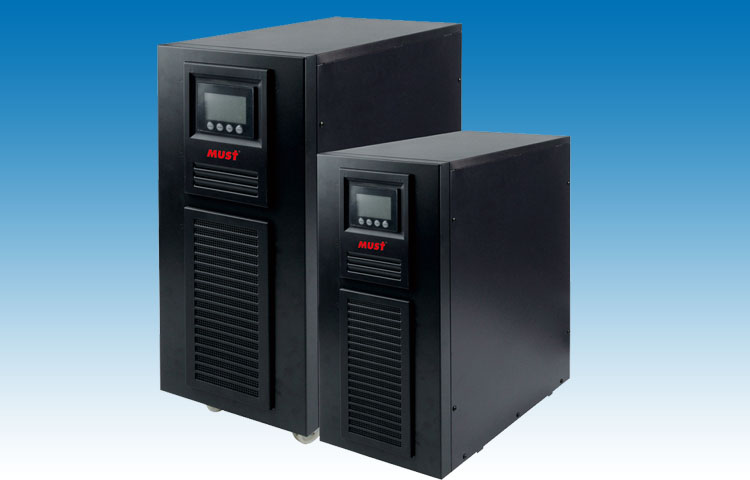

高頻在線式單進單出UPS EH5000系列 (6-10KVA)
- 產品品牌 MUSC
- 產品型號 EH5000
- 產品描述
EH5000 系列是新一代研發的高頻在線式 UPS，采用先進的 DSP 數字化控制技術，有效提升了產品性能和系統可靠性，具有體積小、重量輕、工作效率高等特性。有效解決了斷電、市電高壓、市電低壓、電壓瞬...
產品名稱：高頻在線式單進單出UPS ,
產品型號：EH5000系列 (6-10KVA）
產品特點：
EH5000 系列是新一代研發的高頻在線式 UPS，采用先進的 DSP 數字化控制技術，有效提升了產品性能和系統可靠性，具有體積小、重量輕、工作效率高等特性。有效解決了斷電、市電高壓、市電低壓、電壓瞬時跌落、減幅振蕩、高壓脈沖、浪涌電壓、諧波失真、雜波干擾、頻率波動等電源問題，為負載提供最佳的電力環境。
應用領域
廣泛應用于通信行業計費中心、通信基站、銀行營業網點、ATM 自動取款機及證券、交通、電力、工業等各行業網絡辦公環境。
產品特性
雙變換在線式設計、輸出零轉換時間；
采用 DSP 數字化控制，各項性能指標優異，使控制系統更加穩定可靠；
采用有源功率因數校正技術（PFC），輸入功因接近 1，大幅減少了對市電電網的污染；
超寬廣的輸入電壓范圍，輸入電壓最低可至 120V 而無需切換至電池供電；
輸入頻率范圍 40 ～ 70Hz，保證接入各種燃油發電機均可穩定工作；
采用 LCD+LED 實時顯示，用戶可直觀的了解 UPS 運行狀態；
具有開機自診斷功能，可及時發現 UPS 的隱性故障；
具有交流輸入過、欠壓保護，輸出過載保護、短路保護、溫度保護、電池欠壓預警保護和電池過充保護等；
整機效率高達 90%，降低 UPS 的電力損耗，節約用戶的使用成本；
沒有市電的情況下，可直接用電池冷啟動；
輸入零火線偵測功能，可避免 UPS 市電輸入零火線接反；
當市電中斷，UPS 在電池模式下放電至關機；當市電恢復時， UPS 可自動開機，同時給電池充電，實現無人值守功能；
N+1 并聯冗余設計，可實現 3 臺并聯，大大提高系統的可靠性；
標配 RS232 通訊接口，使 UPS 與電腦之間通過電腦視窗實現多功能、多用途的監控管理操作，并可安裝 SNMP 卡（選配）實現 UPS 遠程監控功能。
產品數據：
| 型 號 | H6K | H6KS | H10K | H10KS |
| 容量(VA/W) | 6KVA/4.8KW | 10KVA/8KW | ||
| 輸入 | ||||
| 輸入配線 | 單相二線 + 地線 | |||
| 電壓范圍 | 120-275V | |||
| 頻率范圍 | 50/60HZ 自適應 | |||
| 失真率 | <5% | |||
| 功率因數 | ≥ 0.99 | |||
| 發電機輸入 | 支持 | |||
| 輸出 | ||||
| 電壓范圍 | 220×（1+1%）VAC | |||
| 頻率 ( 同頻模式 ) | 46-54Hz/56-64Hz（與輸入市電頻率同步） | |||
| 頻率 ( 電池模式 ) | 50（1+1%）/60（1+1%）Hz | |||
| 功率因數 | 0.9 | |||
| 波峰比 | 3:01 | |||
| 諧波失真 | ≤ 3%THD( 線性負載 ) | |||
| ≤ 6%THD( 非線性負載 ) | ||||
| 輸出波形 | 純正弦波 | |||
| 輸出方式 | 端子排 | |||
| 過載能力 | 市電：105%-125%，1min;125%-135%，30S;〉135%，0.5S 電池：≥ 105% for 30 S | |||
| 效率 | ||||
| 充電模式 | 90% | |||
| 電池模式 | 90% | |||
| 市電優先模式 | 97% | |||
| 電池 | ||||
| 電池類型 | 12V/7AH | / | 12V/7AH | / |
| 電池?cái)?shù)量 | 16 | 16 | ||
| 設備時間 ( 滿載 ) | >5min | >5min | ||
| 充電時間 (90%) | 8Hours | 8Hours | ||
| 充電電池 ( 最大 ) | 1.0A | 5.0A | 1.0A | 5.0A |
| 額定充電電壓 | 218.4Vdc | |||
| 溫度檢測 | 是 | |||
| 轉換時間 | ||||
| 市電轉電池 | 0ms | |||
| 逆變到旁路 | 4ms | |||
| 其他特點 | ||||
| 市電優先模式 | 支持 | |||
| 常態模式 ( 恒壓恒頻 ) | 支持 | |||
| 并聯冗余 | 3臺( 最多) | |||
| 指示燈 | ||||
| LED 顯示 | 負載狀態 / 電池容量 / 電池模式 / 旁路模式 / 故障 | |||
| LCD 顯示 | 負載/ 電池/ 輸入/ 輸出/ 操作摸式 | |||
| 報警聲音 | ||||
| 電池模式 | 每4 秒鳴叫1次 | |||
| 低電 | 每秒鳴叫 1 次 | |||
| 過載 | 每秒鳴叫 2 次 | |||
| 故障 | 一直鳴叫 | |||
| 外形 | ||||
| 外型體積 (DxWxH)mm | 248x500x616 | 240x500x460 | 248x500x616 | 240x500x460 |
| 凈重 (Kg) | 57 | 18 | 67.5 | 20 |
| 使用環境 | ||||
| 運行環境 | 0~40℃ | |||
| 相對濕度 | 20~90%( 無凝結 ) | |||
| 噪音強度 | <55db@1Meter | |||
| 接口 | ||||
| 微型 RS-232 | 支持 Windows 2000/2003/XP/Vista/2008/7LinuxUnix 和 MAC | |||
| USB( 可選 ) | Windows Famlly & MAC | |||
| 插槽( 可選) | SNMP/AS400 Relay Card/Rs485 | |||
| EPO( 可選 ) | 支持緊急關機 | |||
