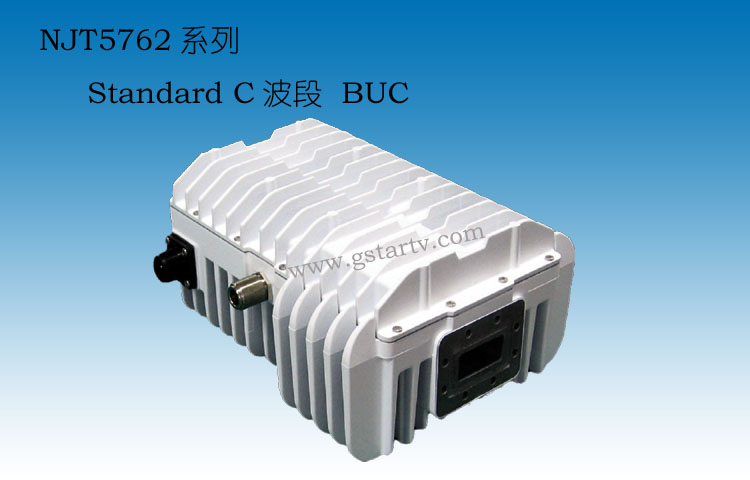

NJT5762系列標準C波段10W BUC NJT5762 series Standard C-band 10W BUC
- 產品品牌 JRC
- 產品型號 NJT5762 series
- 產品描述
：NJT5762系列標準C波段10W BUC （NJT5762 series Standard C-band 10W BUC）（型號：NJT5762N、NJT5762NM、NJT5762F和NJT57...
產品名稱：C波段10W BUC C-band 10W BUC
產品型號： NJT5762 series、NJT5762、NJT5762N、NJT5762NM、NJT5762F、NJT5762F
產品描述：NJT5762系列標準C波段10W BUC （NJT5762 series Standard C-band 10W BUC）（型號：NJT5762N、NJT5762NM、NJT5762F和NJT5762FM）。
NJT5762系列標準C波段10W BUC接收參考信號（10 MHz）和中頻信號（L波段：950至1525 MHz）輸入，并發送射頻信號（標準C波段：5.85至6.425 GHz）輸出。
NJT5762系列標準C波段10W BUC安裝在一個單獨的、耐候的外殼中，額定戶外使用。該裝置具有一個N型或F型陰接頭輸入、一個WR137波導輸出（CPR 137槽法蘭）和用于直流電源輸入的可選MS接頭。
NJT5762系列標準C波段10W BUC由+24和+48 V直流電源（范圍：+18至+60 V）輸入操作。
產品選型
| 型號 | 射頻頻率 | 輸出功率 | 中頻連接器規格 | 供電方式 | M&C選項 |
| NJT5762N | 5.85 ~ 6.425 GHz |
+40 dBm min.
@ P1dB
(10W)
|
N型 (50Ω) | 中頻連接器重量 | 不適用 |
| NJT5762F | F型 (75Ω) | ||||
| NJT5762NM | N型 (50Ω) | MS 連接器供電 | |||
| NJT5762FM | F型 (75Ω) | ||||
| NJT5762NA | N型 (50Ω) | 交流/直流電源供電 → | |||
| NJT5762FA | F型 (75Ω) | ||||
| NJT5762KN | N型 (50Ω) | 中頻連接器重量 | FSK通信M&C | ||
| NJT5762KF | F型 (75Ω) | ||||
| NJT5762KNM | N型 (50Ω) | MS 連接器供電 | |||
| NJT5762KFM | F型 (75Ω) |
| 項目 | 規格 | ||
| 射頻輸出接口 | 波導, CPR137 (帶凹槽) | ||
| 中頻輸入接口 | 同軸接口, N型 母頭 (50 Ω) | ||
| 同軸接口, F型 母頭 (75 Ω) | |||
| 射頻頻率 | 5.85 ~ 6.425 GHz | ||
| 中頻頻率 | 950 ~ 1,525 MHz | ||
| 本振頻率 | 4.9 GHz | ||
| P1dB輸出功率 | +40 dBm min. 超過溫度的 (@ 1dB G.C.P.) | ||
| IM3 | -28 dBc typ. @ 總的輸出功率 = +40 dBm - 3 dB | ||
| 線性增益 | 64 dB nom., 58 dB min. | ||
| 輸入電源的電壓要求 | +24 / +48 VDC (+18 ~ +60 VDC) [直流電源產品] | ||
| 90 ~ 264 VAC [交流電源產品] | |||
VSAT(甚小口徑衛星通信終端)衛星通信地面站對于互聯網連接以及數據和語音通信是不可或缺的。JRC是一一家提供衛星通訊設備所需組件的制造商，也是世界上為數不多的專業制造商之一。
在發射器(BUC)和接收器(LNB)等部件的供應方面擁有全球頂級的市場份額。
