Norsat-9100HI4ECN 9000 Ka 波段，四波段 PLL LNB 9000H4 系列
- 產品品牌 Norsat
- 產品型號 9100HI4ECN
- 產品描述
Norsat 提供全球最大的低噪聲塊下變頻器 (LNB) 產品組合。Norsat LNB 已在市場上銷售超過 300 萬臺，并提供世界一流的保修，是高性能、高質量和無與倫比耐用性的代名詞。 No...
產品名稱：4波段Ka高頻頭 四波段 PLL LNB
產品型號： Norsat-9100HI4ECN
品牌優勢：
Norsat International Inc. 成立于 1977 年，是創新通信解決方案的領先供應商，可為遠程和具有挑戰性的應用提供數據、音頻和視頻傳輸。我們的產品和服務包括可定制的衛星組件、便攜式衛星終端、海事解決方案和衛星網絡。
Norsat 提供全球最大的低噪聲塊下變頻器 (LNB) 產品組合。Norsat LNB 已在市場上銷售超過 300 萬臺，并提供世界一流的保修，是高性能、高質量和無與倫比耐用性的代名詞。
Norsat 的 LNB 系列包括 C、Ku、Ka、X 和 Q 波段頻率的單個和多個 LO（本地振蕩器）。
主要特點：
• 業界最佳的 LO（本地振蕩器）穩定性
• 超低噪音選項
• 定制選項，包括非標準頻率、噪聲系數和外形尺寸
• 常見 LNB 的庫存和快速發貨
• 世界一流的 Norsat 售后支持

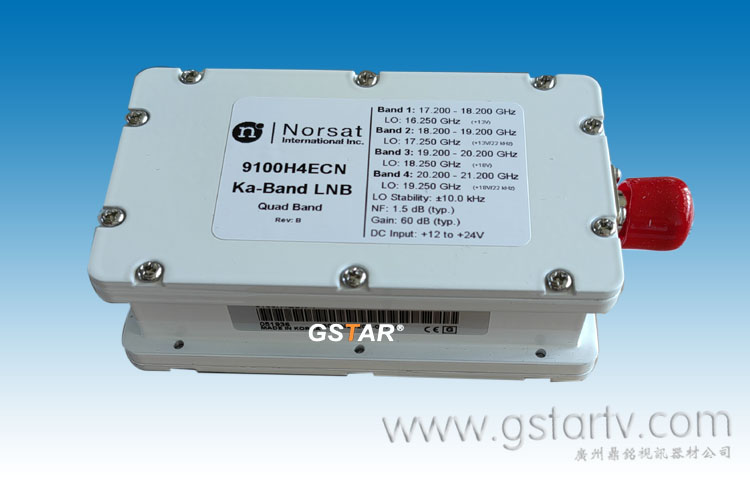

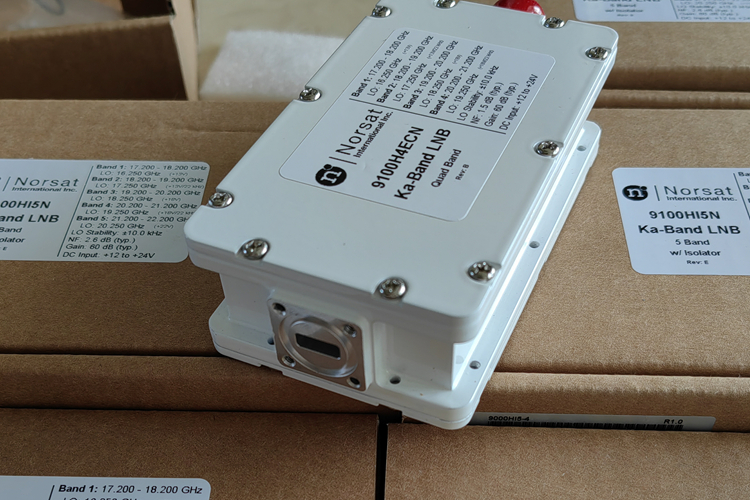

Norsat-9100HI4ECN4波段Ka高頻頭是采用PLL技術制造的全頻段四個本振的工程高頻頭。
Norsat-9100HI4ECN4波段Ka高頻頭工作帶寬從17.2G-21.2GHz 其本真穩定度為±10kHz 可以在極其嚴苛的場景里穩定工作，是全球軍事機構、政府機關、廣播電視臺站指定使用的可靠微波器件
技術數據：
| KEY SPECIFICATIONS | |
| Band | Ka-Band |
| Input Frequency Band 1 | 17.20 - 18.20 GHz |
| Input Frequency Band 2 | 18.20 - 19.20 GHz |
| Input Frequency Band 3 | 19.20 - 20.20 GHz |
| Input Frequency Band 4 | 20.20 - 21.20 GHz |
| LO Frequency 1 | 16.25 GHz |
| LO Frequency 2 | 17.25 GHz |
| LO Frequency 3 | 18.25 GHz |
| LO Frequency 4 | 19.25 GHz |
| LO Stability | +/- 10 kHz |
| LO Type | PLL |
| Noise Figure | 1.5 dB typ., 2.0 dB max. at room temp. @ CF |
| Output Frequency Band 1 | 950 - 1950 MHz |
| Output Frequency Band 2 | 950 - 1950 MHz |
| Output Frequency Band 3 | 950 - 1950 MHz |
| Output Frequency Band 4 | 950 - 1950 MHz |
| Tone Frequency | 22 kHz ± 4 kHz |
| RF SPECIFICATIONS | |
| Control Signal 1 | 13 V |
| Control Signal 2 | 13 V / 22 KHz Tone |
| Control Signal 3 | 18 V |
| Control Signal 4 | 18 V / 22 KHz Tone |
| Conversion Gain | 60 dB typ., 55 dB min., 65 dB max. |
| Gain Flatness (Over Full Band) | ≤ 4 dB p-p max. |
| Input VSWR | 1.3 : 1 max. |
| Output P1dB | + 10 dBm min. |
| Output VSWR | 2.2 : 1 max. |
| Phase Noise 100khz Offset | -95 dBc/Hz |
| Phase Noise 10khz Offset | -80 dBc/Hz |
| Phase Noise 1khz Offset | -70 dBc/Hz |
| ELECTRICAL SPECIFICATIONS | |
| Current Drain | 350 mA |
| Power Requirements | 12 - 24 V |
| INTERFACE SPECIFICATIONS | |
| RF Input Connector | WR-42 waveguide grooved |
| ENVIRONMENTAL SPECIFICATIONS | |
| Temperature Operational | -40 to +60°C |
| Temperature Storage | -40 to +80°C |
| PHYSICAL SPECIFICATIONS | |
| Product Dimensions (LxWxH) | 156 x 67 x 39 mm |
| Product Weight | 560 g (19.75 oz) |
