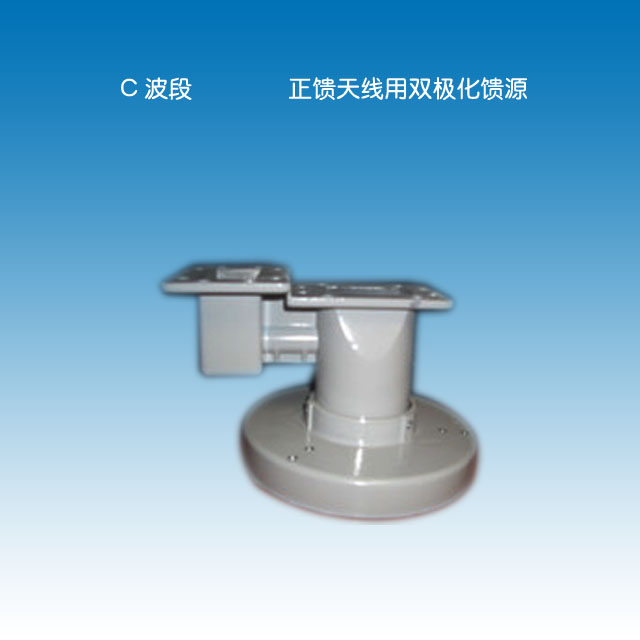

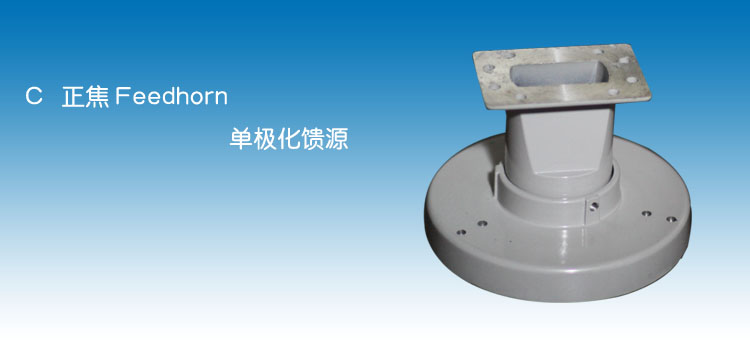

高效饋源
2014/5/7 19:10:05 點擊：
用同軸線饋電的高效饋源為帶有反射器的半波振子饋源，反射器為金屬圓盤，也可以用無源振子反射器，反射器的作用是使饋源的能量向拋物面方向集中。
這種高效饋源在拋物面前面形成球面波，但由于加了反射器，相位中心不在振子中心，而在振子與圓盤之間。 用同軸線饋電的對稱振子，其兩臂電流是不平衡的，因?yàn)橐槐劢觾?nèi)導體，一臂接外導體，外導體內表面的電流將通過其外表面旁路。為使振子兩臂電流對稱，必須采用對稱轉換器，其辦法之一就是在同軸線外導體上套一個“扼流環”對稱轉換器，其長度為λ/4。由于末端短路，反應到振子臂處的阻抗為無限大，這樣外表面的電流不能流通，當然要做到完全對稱是不可能的。
用波導饋電的對稱振子，兩個對稱振子安裝在伸進開口波導的金屬平面上，平板與波導內的電廠矢量垂直，沿波導傳播的電磁場激勵了振子，是它向空間輻射。
振子高效饋源的缺點是E面和H面的方向性圖不一致，交叉極化效應也大。根據對拋物面口徑場的分析可知，拋物面口徑上的電場的方向含有χ和ㄚ方向，則希望χ分量處處為零；反之，若主極化是χ方向，則希望ㄚ分量處處為零，如果這一要求不能滿足，就是有了交叉極化。
